Phản hồi cực nhạy Cảm biến áp suất màng mỏng linh hoạt Bút điện tử siêu nhỏ
Sự miêu tả

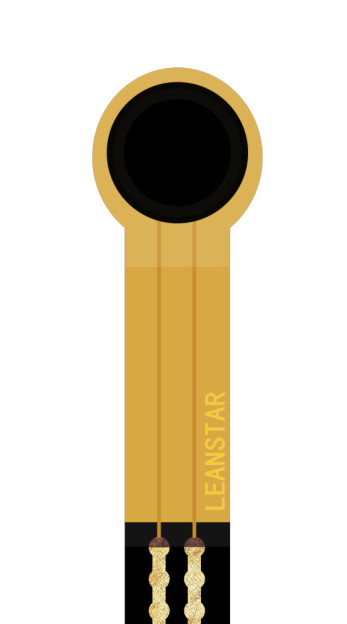

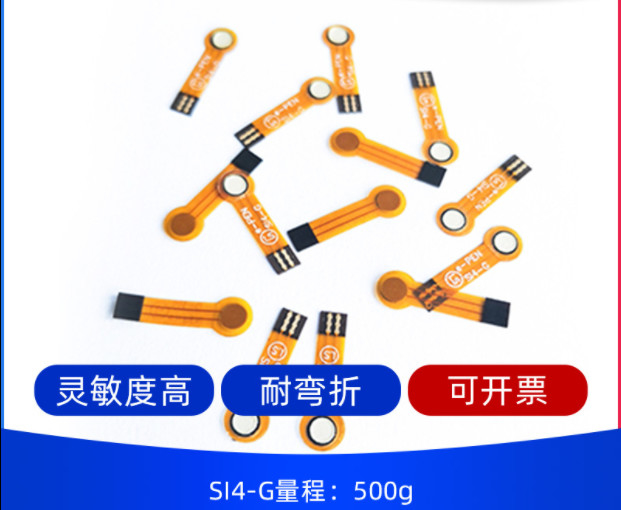

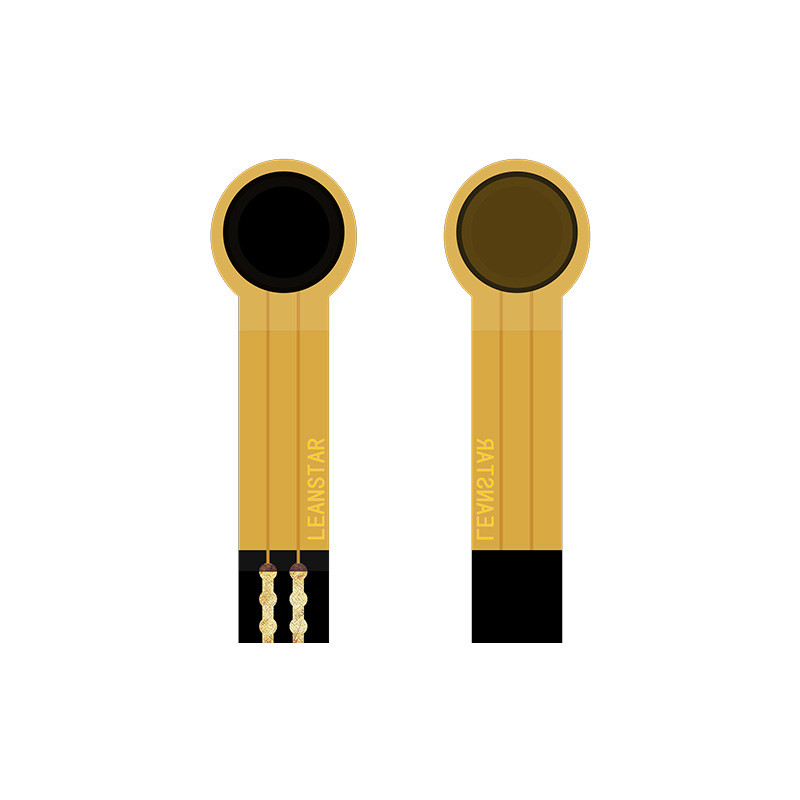

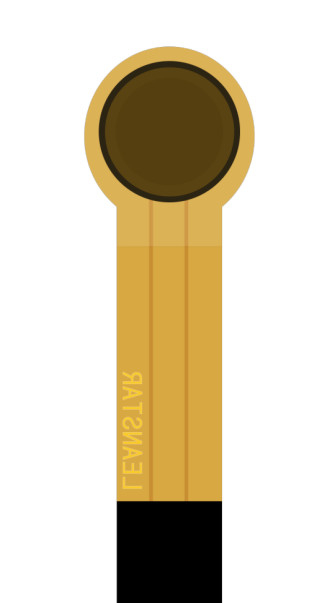

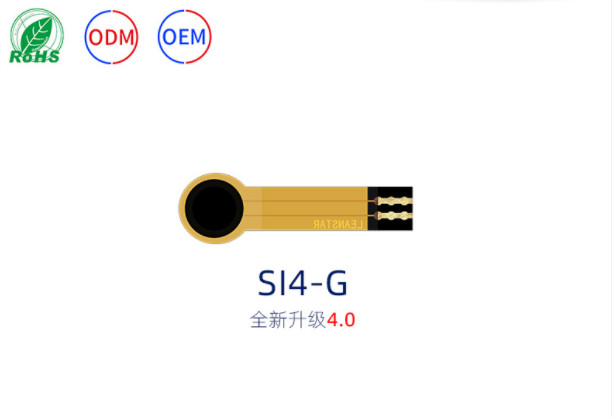

Cảm biến áp suất màng mỏng linh hoạt SI4-Glà loại cảm biến mới có quyền sở hữu trí tuệ độc lập về công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt với độ bám dính cao, khả năng chống uốn và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy phát hiện áp suất cao.
Cảm biến áp suất màng dẻo là một cảm biến điện trở.Điện trở đầu ra giảm khi áp suất tác dụng lên bề mặt của cảm biến tăng lên.Áp suất có thể được đo thông qua mối quan hệ áp suất-điện trở cụ thể.
Cảm biến áp suất màng dẻo SI4-G chủ yếu được sử dụng trong việc kích hoạt và phát hiện áp suất của bút điện tử.Nó được lắp ở mặt sau của lõi bút.Khi người dùng viết bằng bút điện tử, nó có thể phát hiện ra sự thay đổi của áp lực viết.Sau khi xử lý thuật toán, nhận dạng chữ viết tay có thể được thực hiện., Điều chỉnh tư thế và các chức năng khác, tín hiệu có thể được thu thập thông qua một mạch đơn giản.
Đặc trưng
Ø Siêu mỏng, độ dày dưới 0,25mm
Ø khả năng chống uốn
Ø Phản hồi nhanh
Ø Tuổi thọ cao, đã vượt qua thử nghiệm ép hơn 1 triệu lần
Ø Tín hiệu đầu ra dễ phát hiện
Ø Chiều dài, kích thước, gói ghim, v.v. có thể tùy chỉnh sản phẩm
Ø Các thông số phạm vi cảm biến có thể tùy chỉnh
Chỉ số hiệu suất
| Mô hình | SI4-G |
| Phạm vi | 0 ~ 500g |
| Độ dày | ≤0,25mm |
| Kích thước | Xem thông số kỹ thuật và mô tả kích thước |
| Điểm phản hồi | ≤30g |
| Độ lặp lại | ± 10% (50% được tải) |
| Tính nhất quán | ± 20% (Lô của cùng một mô hình) |
| Trễ | + 10% (RF+- RF-) / RF+ |
| Độ bền | ＞ Một triệu lần |
| Kháng cự ban đầu | ＞ 10MΩ (Không tải) |
| Thời gian đáp ứng | ＜ 1ms |
| Thời gian tiếp tục | ＜ 15ms |
| Kiểm tra điện áp | Giá trị điển hình DC 3.3V |
| Nhiệt độ hoạt động | -20 ℃ ～ 60 ℃ |
| EMI | Không có sản phẩm |
| ESD | Vô cảm |
| Mô hình | áp suất / g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | kháng / KΩ | 5,26 | 3,24 | 2,47 | 2,10 | 1,85 | 1,66 | 1.55 | 1,45 | 1,38 | 1,33 |
Sau khi cảm biến được căng và duy trì áp suất, giá trị điện trở đầu ra sẽ thay đổi một chút theo thời gian, thường trong khoảng 5%.Sai số này có thể được giảm thiểu bằng phương pháp hiệu chuẩn thời gian.Trong hoạt động hiệu chuẩn, thời gian chờ sau khi tạo áp suất phù hợp với thời gian chờ trong các ứng dụng thực tế.Vì trạng thái lực của cảm biến là khác nhau trong các tình huống ứng dụng khác nhau, nên người dùng nên bố trí cảm biến theo kịch bản ứng dụng thực tế và tự kiểm tra các thông số độ trôi.
