Cảm biến áp suất màng linh hoạt ZNX-01 Cảm biến đa điểm loại bộ biến đổi đế thông minh
Sự miêu tả
Cảm biến áp suất màng dẻo ZNX-01là một loại cảm biến mới sử dụng công nghệ cảm biến áp suất linh hoạt với quyền sở hữu trí tuệ độc lập.Nó in các vật liệu chức năng nano linh hoạt với độ bám dính cao, khả năng chống uốn và độ nhạy cao trên các vật liệu linh hoạt và nhẹ., Vì vậy, nó có thể đạt được độ nhạy cao phát hiện sự phân bố áp suất thực vật.

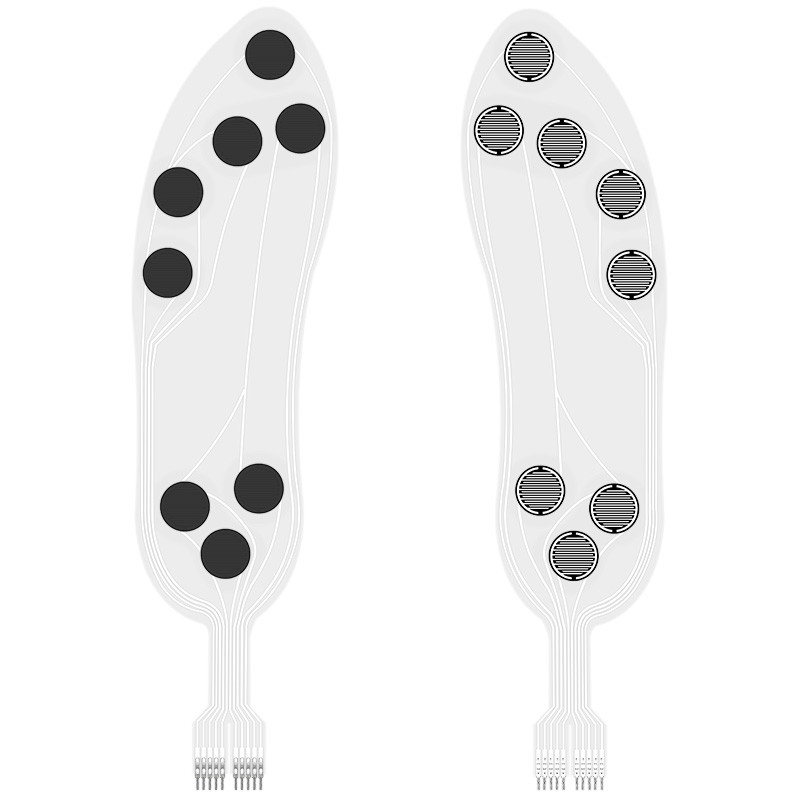

Cảm biến áp suất màng dẻo ZNX-01 là cảm biến điện trở.Điện trở đầu ra giảm khi áp suất tác dụng lên bề mặt của cảm biến tăng lên.Thông qua một mối quan hệ cụ thể về áp suất-điện trở, áp suất có thể được đo.Đặt cảm biến ZNX-01 Đối với đế, nó có thể phát hiện áp suất thực vật khi cơ thể người đang đứng và đi bộ, và dữ liệu phát hiện có thể được sử dụng để phân tích áp suất thực vật.
Đặc trưng
Ø Siêu mềm, độ dày dưới 0,3mm
Ø Dễ dàng tích hợp
Ø Tốc độ phản hồi nhanh và độ phân giải cao
Ø Tuổi thọ cao, đã vượt qua bài kiểm tra báo chí hơn 1 triệu lần
Ø Tín hiệu đầu ra dễ phát hiện
Ø Không thấm nước, chống ẩm, thoáng khí
Chỉ số hiệu suất
| Mô hình | ZNX-01 |
| Phạm vi | 0 ~ 10kg |
| Độ dày | ≤0,45mm |
| Kích thước | Xem mô tả thông số kỹ thuật kích thước (có thể tùy chỉnh) |
| Điểm phản hồiGhi chú1 | ≤400g |
| Độ bền | ＞ Một triệu lần |
| Kháng cự ban đầu | ＞ 10MΩ (Không tải) |
| Thời gian đáp ứng | ＜ 1ms |
| Thời gian tiếp tục | ＜ 15ms |
| Kiểm tra điện áp | Giá trị điển hình DC 3.3V |
| Nhiệt độ hoạt động | -20 ℃ ～ 60 ℃ |
| EMI | Không có sản phẩm |
| ESD | Vô cảm |
| Logo | chiều dài | chiều rộng | Khu vực nhạy cảm | Ghim cao độ | Lòng khoan dung |
| Kích thước (mm) | 307 | 85 | 8 * φ20 | 2,54 | 0,2 |
1.ZNX-01 cảm biến áp suất màng mỏng linh hoạt là một thành phần không phân cực, không có hướng trong mạch ； Khi sử dụng, vui lòng đặt vùng nhạy cảm áp suất của cảm biến trên bề mặt phẳng, chắc chắn.Sử dụng cảm biến trên bề mặt cong hoặc không đều sẽ làm cho cảm biến ban đầu dẫn điện, tức là ở trạng thái "phản hồi" khi không có áp suất;ở trạng thái này, điện trở đầu ra của cảm biến vẫn có thể đáp ứng với sự thay đổi áp suất và mối quan hệ tương ứng không còn áp dụng cho bảng dữ liệu tham chiếu;
2.Nếu bề mặt đỡ và bề mặt tác dụng lực đều là bề mặt cứng và cứng, và bề mặt tiếp xúc lớn hơn vùng nhạy cảm của cảm biến, do cấu trúc riêng của cảm biến, phản ứng áp suất có thể nhỏ và không ổn định.Cần dán một miếng đệm cao su mềm hình tròn vào chính giữa vùng nhạy cảm, đường kính nhỏ hơn vùng nhạy cảm một chút, diện tích phải lớn hơn 60% diện tích vùng nhạy cảm;
3.Bạn có thể sử dụng băng dính hai mặt để cố định cảm biến trên bề mặt hỗ trợ.Chú ý rằng bề mặt đỡ phải gọn gàng và sạch sẽ trước khi dán.Nên sử dụng băng keo hai mặt nhãn hiệu 3M;cung cấp các dịch vụ tùy chỉnh;
4.Sau khi cảm biến được căng và duy trì áp suất, giá trị điện trở đầu ra sẽ thay đổi một chút theo thời gian, thường trong khoảng 5%.Sai số này có thể được giảm thiểu bằng phương pháp hiệu chuẩn thời gian.Trong hoạt động hiệu chuẩn, thời gian chờ sau khi tạo áp suất phù hợp với thời gian chờ trong các ứng dụng thực tế.Vì trạng thái lực của cảm biến là khác nhau trong các tình huống ứng dụng khác nhau, nên người dùng nên bố trí cảm biến theo kịch bản ứng dụng thực tế và tự kiểm tra các thông số độ trôi.
