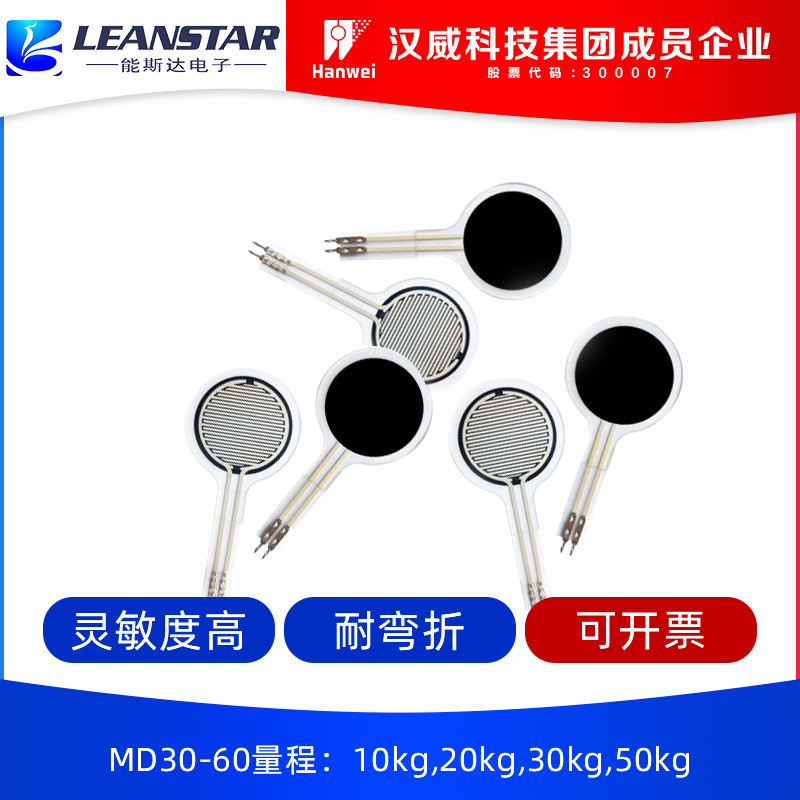

Cảm biến áp suất màng mỏng linh hoạt thông minh MD30-60 Dụng cụ y tế điện tử
Sự miêu tả

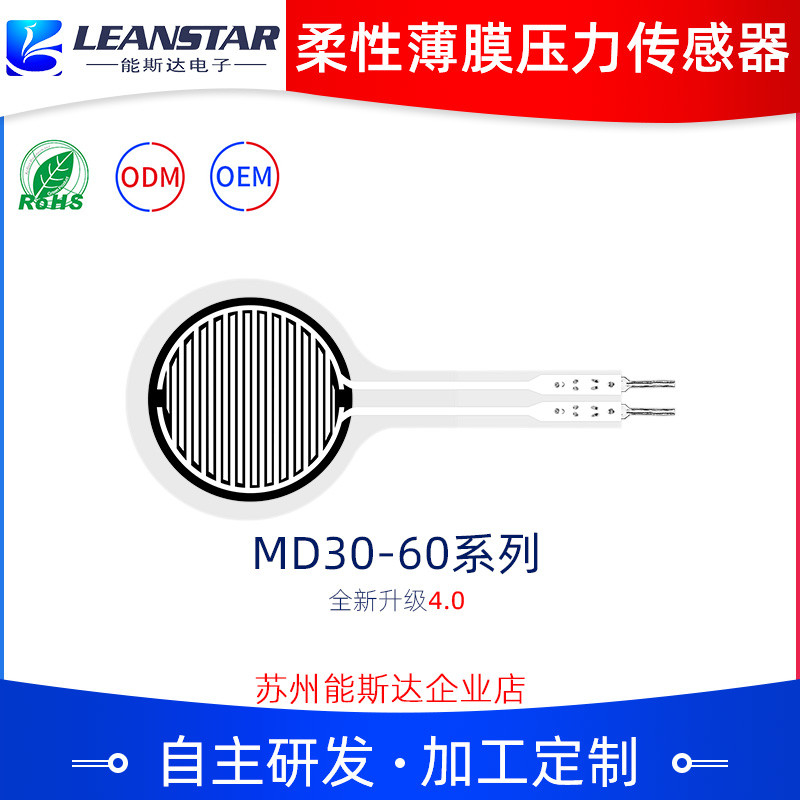

Cảm biến áp suất màng mỏng linh hoạt dòng MD30-60 là một loại cảm biến mới có quyền sở hữu trí tuệ độc lập về công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt với độ bám dính cao, khả năng chống uốn và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy phát hiện áp suất cao.
Cảm biến áp suất màng mỏng là cảm biến điện trở.Điện trở đầu ra giảm khi áp suất tác dụng lên bề mặt của cảm biến tăng lên.Áp suất có thể được đo thông qua mối quan hệ áp suất-điện trở cụ thể.Nó có thể được sử dụng rộng rãi trong nhận thức áp lực, tương tác giữa con người với máy tính, robot thông minh, thiết bị y tế điện tử, thiết bị đeo được, phát hiện sức khỏe sinh lý và các lĩnh vực khác.Ví dụ, nó được sử dụng để trigger và phát hiện bàn đạp của xe thăng bằng, để phát hiện hồi sinh tim phổi và phát hiện áp lực trong các tình huống khác.
Đặc trưng
Ø Siêu mỏng, độ dày dưới 0,6mm
Ø Tiêu thụ điện năng thấp và ổn định tuyệt vời
Ø Phản hồi nhanh
Ø Độ nhạy cao và phạm vi phát hiện rộng
Ø Đề án phát hiện đơn giản, dễ tích hợp
Ø Các cảm biến hình dạng và kích thước khác nhau có thể được tùy chỉnh
Ø Xác thực RoHS đã vượt qua
Thông số sản phẩm
| Logo | Kích thước (mm) |
| Chiều dài | 66.3 |
| Chiều rộng | 30 |
| Khu vực nhạy cảm | φ25 |
| Ghim cao độ | 2,54 |
| Lòng khoan dung | 0,2 |
Chỉ số hiệu suất
| Mô hình | MD30-60 @ 10kg | MD30-60 @ 20kg | MD30-60 @ 30kg | MD30-60 @ 50kg |
| Phạm vi | 0 ~ 10kg | 0 ~ 20kg | 0 ~ 30kg | 0 ~ 50kg |
| Độ dày | ≤0.4mm | ≤0,6mm | ||
| Kích thước | Xem thông số kỹ thuật và mô tả kích thước | |||
| Điểm phản hồiGhi chú1 | ≤0,2kg | ≤0,5kg | ||
| Độ lặp lại | ± 3% (50% được tải) | |||
| Tính nhất quánGhi chú2 | ± 10% (Lô của cùng một mô hình) | |||
| Trễ | ﹢ 10% (RF+- RF-) / RF+ | |||
| Độ bền | ＞ Một triệu lần | |||
| Kháng cự ban đầu | ＞ 10MΩ (Không tải) | |||
| Thời gian đáp ứng | ＜ 1ms | |||
| Thời gian tiếp tục | ＜ 15ms | |||
| Kiểm tra điện áp | Giá trị điển hình DC 3.3V | |||
| Nhiệt độ hoạt động | -20 ° C ～ 60 ° C | |||
| EMI | Không có sản phẩm | |||
| ESD | Vô cảm | |||
Bảng tham chiếu dữ liệu
|
Mô hình: MD30-60 @ 10kg |
Mô hình: MD30-60 @ 20kg |
Mô hình: MD30-60 @ 30kg |
Mô hình: MD30-60 @ 50kg |
|||||
| áp suất / kg | kháng / kΩ | áp suất / kg | kháng / kΩ | áp suất / kg | kháng / kΩ | áp suất / kg | kháng / kΩ | |
| 1 | 8,41 | 2 | 5,31 | 3 | 12,74 | 5 | 8.06 | |
| 2 | 4,89 | 3 | 2,65 | 6 | 6,38 | 10 | 4,45 | |
| 3 | 3,38 | 5 | 1,97 | 9 | 4,34 | 15 | 3,34 | |
| 4 | 2,73 | 7 | 1.59 | 12 | 3.54 | 20 | 2,79 | |
| 5 | 2,30 | 9 | 1,40 | 15 | 3.08 | 25 | 2,44 | |
| 6 | 2,08 | 10 | 1,26 | 18 | 2,78 | 30 | 2,19 | |
| 7 | 1,78 | 13 | 1.18 | 21 | 2,53 | 35 | 2,01 | |
| số 8 | 1,61 | 15 | 1.13 | 24 | 2,37 | 40 | 1.87 | |
| 9 | 1,49 | 17 | 1,08 | 27 | 2,22 | 45 | 1,77 | |
| 10 | 1,40 | 20 | 1,05 | 30 | 2,12 | 50 | 1,69 | |
