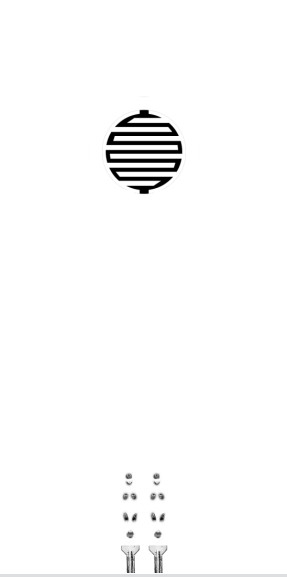

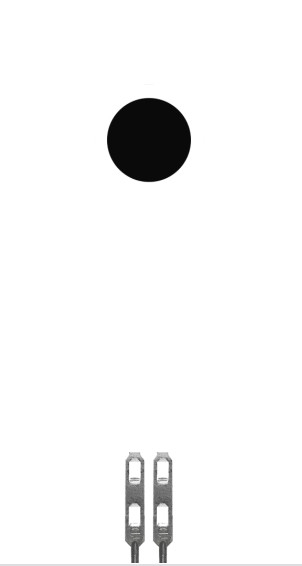

Cảm biến áp suất màng mỏng linh hoạt thông minh Dòng DF9-40
Sự mô tả
Cảm biến áp suất màng mỏng linh hoạt dòng DF9-40 là loại cảm biến mới có quyền sở hữu trí tuệ độc lập về công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt với độ bám dính cao, khả năng chống uốn và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy phát hiện áp suất cao.
Cảm biến áp suất màng mỏng là cảm biến điện trở.Điện trở đầu ra giảm khi áp suất trên bề mặt cảm biến tăng lên.Áp suất có thể được đo thông qua mối quan hệ áp suất-điện trở cụ thể.Nó phù hợp cho các tình huống đo áp suất trên các bề mặt linh hoạt và có thể được sử dụng rộng rãi trongnhà thông minh, điện tử tiêu dùng, điện tử ô tô, thiết bị y tế, điều khiển công nghiệp, robot thông minh và các lĩnh vực khác.
Dòng DF9-40 hiện có các loại 500g, 2kg, 5kg, 10kg, 20kg và các loại khác nhau.
Đặc trưng
Ø Siêu mỏng, độ dày dưới 0,3mm
Ø Phản hồi nhanh
Ø Tuổi thọ cao, đã vượt qua thử nghiệm ép hơn 1 triệu lần
Ø Mạch phát hiện đơn giản, dễ tích hợp và áp dụng
Ø Cấu hình cảm biến có thể được tùy chỉnh
Ø Các thông số phạm vi cảm biến có thể được tùy chỉnh
Ø Xác thực RoHS đã vượt qua
Thông số sản phẩm
| Logo | Kích thước (mm) |
| Chiều dài | 45,7 |
| Bề rộng | 10 |
| Vùng nhạy cảm | φ7,5 |
| Ghim cao độ | 2,54 |
| Sức chịu đựng | 0,2 |
Chỉ số hiệu suất
| Người mẫu | DF9-40 @ 500g | DF9-40 @ 2kg | DF9-40 @ 5kg | DF9-40 @ 10kg | DF9-40 @ 20kg |
| Phạm vi | 0 ~ 500g | 0 ~ 2kg | 0 ~ 5kg | 0 ~ 10kg | 0 ~ 20kg |
| Độ dày | ≤0,3mm | ||||
| Kích thước | Xem thông số kỹ thuật và mô tả kích thước | ||||
| Điểm phản hồiGhi chú1 | ≤20g | ≤300g | ≤700g | ||
| Tính lặp lại | ± 5% (50% đã tải) | ||||
| Tính nhất quánlưu ý 2 | ± 10% (Lô cùng một kiểu máy) | ||||
| Trễ | + 15% (RF + - RF -) / RF + | ||||
| Độ bền | ＞ Một triệu lần | ||||
| Kháng cự ban đầu | ＞ 10MΩ (Không tải) | ||||
| Thời gian đáp ứng | <1ms | ||||
| Thời gian tiếp tục | <15ms | ||||
| Kiểm tra điện áp | Giá trị điển hình DC 3.3V | ||||
| Nhiệt độ hoạt động | -20 ℃ - 60 ℃ | ||||
| EMI | Không có sản phẩm | ||||
| ESD | Vô cảm | ||||
Bảng tham chiếu dữ liệu
|
Người mẫu: DF9-40 @ 500g |
Người mẫu: DF9-40 @ 2kg |
Người mẫu: DF9-40 @ 5kg |
Người mẫu: DF9-40 @ 10kg |
Người mẫu: DF9-40 @ 20kg |
|||||
| áp suất / kg | kháng / kΩ | áp suất / kg | kháng / kΩ | áp suất / kg | kháng / kΩ | áp suất / kg | kháng / kΩ | áp suất / kg | kháng / kΩ |
| 0,05 | 34,87 | 0,2 | 11,20 | 0,5 | 8,66 | 1 | 4,38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6,07 | 1 | 4,68 | 2 | 3.05 | 4 | 3,67 |
| 0,2 | 7,39 | 0,6 | 4,31 | 1,5 | 3,60 | 3 | 2,50 | 6 | 3.06 |
| 0,25 | 6.14 | 0,8 | 3,43 | 2 | 3,11 | 4 | 2,20 | số 8 | 2,73 |
| 0,3 | 5.19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2,00 | 10 | 2,55 |
| 0,4 | 4,37 | 1,2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3.5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2,30 | 4 | 2,17 | số 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2,19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1.83 | 10 | 1,60 | 20 | 2,23 | ||
