Trải nghiệm phi thường Cảm biến áp suất màng mỏng linh hoạt ZD10-100 cho cuộc sống tốt đẹp hơn
Sự mô tả
Cảm biến áp suất màng mỏng linh hoạt ZD10-100 là loại cảm biến mới có quyền sở hữu trí tuệ độc lập về công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt có độ bám dính cao, khả năng chống uốn và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy phát hiện áp suất cao.
Cảm biến áp suất màng dẻo là một cảm biến điện trở.Điện trở đầu ra giảm khi áp suất tác dụng lên bề mặt của cảm biến tăng lên.Áp suất có thể được đo thông qua mối quan hệ áp suất-điện trở cụ thể.
ZD10-100 chủ yếu được sử dụng để phát hiện áp suất nhỏ trong một khu vực nhất định.Điểm phản hồi của nó thấp tới dưới 50g, có thể phát hiện hiệu quả yếu tố kích hoạt áp suất và sự thay đổi áp suất trên bề mặt của cảm biến ZD10-100.Có thể được sử dụng rộng rãi trong nhà thông minh, điện tử tiêu dùng, điện tử ô tô và các lĩnh vực khác
Đặc trưng
Ø Siêu mỏng, độ dày dưới 0,3mm
Ø Gói chống thấm linh hoạt
Ø chống uốn
Ø Phản hồi nhanh
Ø Tuổi thọ cao, đã vượt qua thử nghiệm ép hơn 1 triệu lần
Ø Tín hiệu đầu ra dễ phát hiện
Ø Chiều dài, kích thước, gói ghim, v.v. có thể tùy chỉnh sản phẩm
Ø Các thông số phạm vi cảm biến có thể được tùy chỉnh
Chỉ số hiệu suất
| Người mẫu |
ZD10-100 |
| Phạm vi |
0 ~ 500g |
| Độ dày |
≤0,3mm |

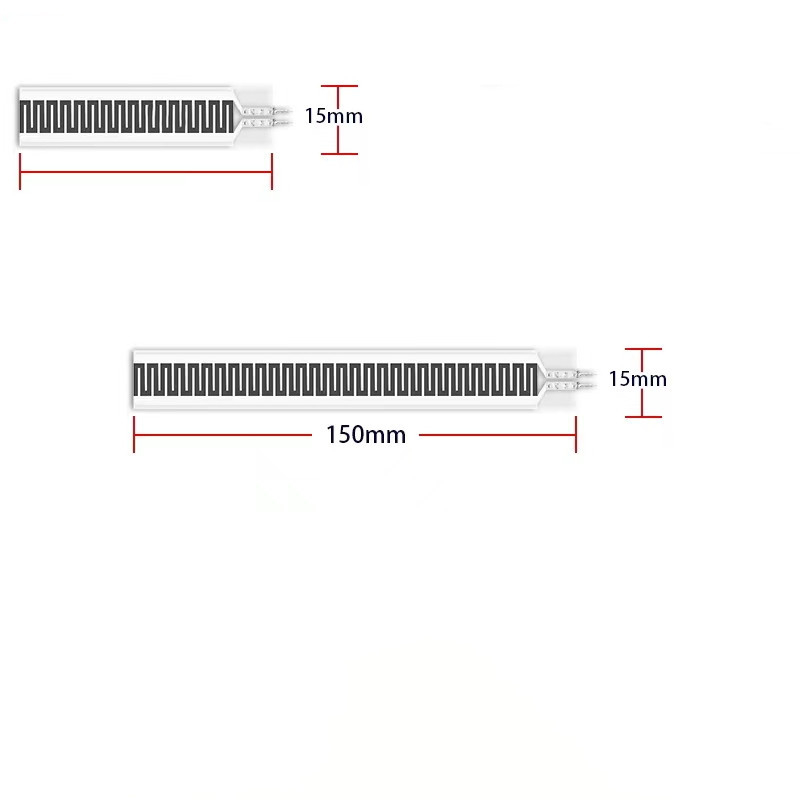

| Kích thước |
Xem thông số kỹ thuật và mô tả kích thước |
| Điểm phản hồi1 |
≤50g |
| Độ lặp lại |
± 5% (50% được tải) |
| Tính nhất quán2 |
± 15% (Lô của cùng một mô hình) |
| Trễ |
+ 10% (RF + - RF -) / RF + |
| Độ bền |
＞ Một triệu lần |
| Kháng cự ban đầu |
＞ 10MΩ (Không tải) |
| Thời gian đáp ứng |
＜ 1ms |
| Thời gian tiếp tục |
＜ 15ms |
| Kiểm tra điện áp |
Giá trị điển hình DC 3.3V |
| Nhiệt độ hoạt động |
-20 ℃ ~ 60 ℃ |
| EMI |
Không có sản phẩm |
| ESD |
Vô cảm |
Bảng tham chiếu dữ liệu
| Người mẫu |
Áp suất / gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Kháng / KΩ |
10,29 |
5,34 |
3,98 |
3,32 |
2,98 |
2,82 |
2,66 |
2,55 |
2,47 |
2,43 |
Lưu ý: Đường cong trong biểu tượng được vẽ từ dữ liệu được đo trong các điều kiện cụ thể.Mối quan hệ của đường cong chỉ mang tính chất tham khảo.Dữ liệu thực tế cần được kiểm tra sau khi cài đặt theo ứng dụng cụ thể.
Tham chiếu mạch
Hướng dẫn
- Cảm biến áp suất linh hoạt ZD10-100 là một thành phần không phân cực, không có hướng trong mạch;
- Khi sử dụng, vui lòng đặt vùng nhạy cảm với áp suất của cảm biến trên bề mặt phẳng, chắc chắn.Sử dụng cảm biến trên bề mặt cong hoặc không đều sẽ làm cho cảm biến ban đầu dẫn điện, tức là ở trạng thái "phản hồi" khi không có áp suất;ở trạng thái này, điện trở đầu ra của cảm biến vẫn có thể đáp ứng với sự thay đổi áp suất và mối quan hệ tương ứng không còn áp dụng cho bảng dữ liệu tham chiếu;
- Nếu bề mặt đỡ và bề mặt tác dụng lực đều là bề mặt cứng và cứng và bề mặt tiếp xúc lớn hơn kích thước cảm biến (kích thước vùng nhạy cảm của cảm biến 52mm * 10mm), do cấu trúc riêng của cảm biến, phản ứng áp suất có thể nhỏ và không ổn định.Cần dán một miếng đệm cao su mềm hình tròn vào giữa vùng nhạy cảm, đường kính nhỏ hơn vùng nhạy cảm một chút, diện tích phải lớn hơn 60% diện tích vùng nhạy cảm;
- Bạn có thể sử dụng băng dính hai mặt để cố định cảm biến trên bề mặt đỡ.Chú ý rằng bề mặt đỡ phải gọn gàng và sạch sẽ trước khi dán.Nên sử dụng băng keo hai mặt nhãn hiệu 3M;cung cấp các dịch vụ tùy chỉnh;
- Sau khi cảm biến được căng và duy trì áp suất, giá trị điện trở đầu ra sẽ thay đổi một chút theo thời gian, thường trong khoảng 5%.Sai số này có thể được giảm thiểu bằng phương pháp hiệu chuẩn thời gian.Trong hoạt động hiệu chuẩn, thời gian chờ sau khi tạo áp suất phù hợp với thời gian chờ trong các ứng dụng thực tế.Vì trạng thái lực của cảm biến là khác nhau trong các tình huống ứng dụng khác nhau, nên người dùng nên bố trí cảm biến theo tình huống ứng dụng thực tế và tự kiểm tra các thông số độ trôi.
Thông báo
- Khi sử dụng cảm biến, cố gắng làm sao cho tải nhận đều và tránh để vật sắc nhọn tiếp xúc trực tiếp với cảm biến;
- Sử dụng quá phạm vi sẽ làm giảm hiệu suất của cảm biến hoặc thậm chí phá hủy cảm biến;
- Đầu cực cảm biến được làm bằng chất liệu đồng và mạ thiếc, có thể hàn đầu chì tùy theo nhu cầu.Cần lưu ý rằng nhiệt độ hàn không được quá cao, không nên quá 300 ° C và thời gian tiếp xúc không quá 1 giây để tránh nhiệt độ cao làm nóng chảy và biến dạng lớp nền phim. .
