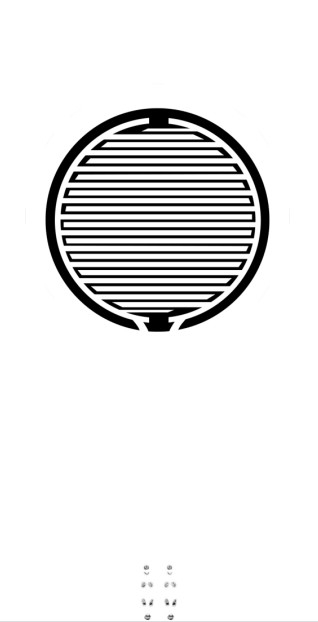

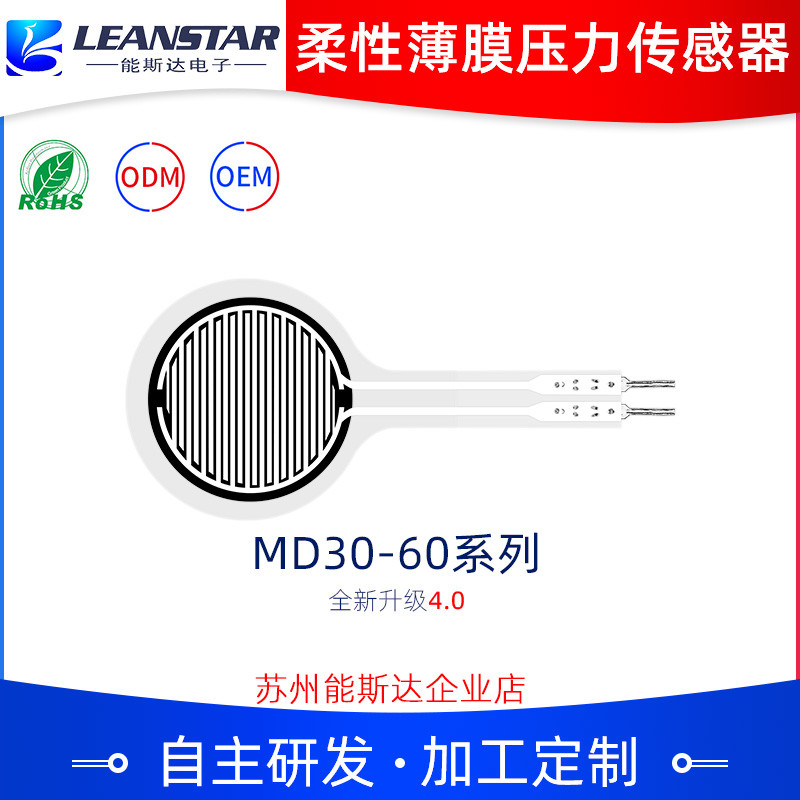

Bộ cảm biến áp suất màng mỏng linh hoạt MD30-60 dụng cụ y tế điện tử
Mô tả
Bộ cảm biến áp suất màng mỏng linh hoạt MD30-60 là một loại cảm biến mới với quyền sở hữu trí tuệ độc lập của công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt với độ dính mạnh, kháng uốn cong và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy cao của phát hiện áp suất.
Cảm biến áp suất màng mỏng là một cảm biến kháng cự.Áp lực có thể được đo qua một mối quan hệ áp suất-kháng kháng cụ thểNó có thể được sử dụng rộng rãi trong nhận thức áp lực, tương tác giữa con người và máy tính, robot thông minh, thiết bị y tế điện tử, thiết bị đeo, phát hiện sức khỏe sinh lý và các lĩnh vực khác.Ví dụ:, nó được sử dụng đểđể phát hiện tái sinh tim phổi, và để phát hiện áp lực trong các kịch bản khác.
Đặc điểm
Ø siêu mỏng, dày dưới 0,6mm
Ø Tiêu thụ năng lượng thấp và ổn định tuyệt vời
Ø Phản ứng nhanh chóng
Ø Độ nhạy cao và phạm vi phát hiện rộng
Ø Kế hoạch phát hiện đơn giản, dễ dàng tích hợp
Ø Các cảm biến có kích thước và hình dạng khác nhau có thể được tùy chỉnh
Ø Chứng thực RoHS vượt qua
Các thông số sản phẩm
| Logo | Kích thước ((mm) |
| Chiều dài | 66.3 |
| Chiều rộng | 30 |
| Khu vực nhạy cảm | φ25 |
| Độ cao pin | 2.54 |
| Sự khoan dung | 0.2 |
Chỉ số hiệu suất
| Mô hình | MD30-60@10kg | MD30-60@20kg | MD30-60@30kg | MD30-60@50kg |
| Phạm vi | 0~10kg | 0~20kg | 0~30kg | 0~50kg |
| Độ dày | ≤0,4mm | ≤ 0,6mm | ||
| Cấu trúc | Xem thông số kỹ thuật và mô tả kích thước | |||
| Địa điểm phản ứngghi chú1 | ≤ 0,2kg | ≤ 0,5kg | ||
| Khả năng lặp lại | ± 3% ((50% tải) | |||
| Sự nhất quánghi chú2 | ± 10% ((Bộ số của cùng một mô hình) | |||
| Hysteresis | +10% (RF)+- RF-)/RF+ | |||
| Độ bền | >Một triệu lần | |||
| Sự kháng cự ban đầu | >10MΩ ((Không nạp) | |||
| Thời gian phản ứng | < 1 ms | |||
| Thời gian tiếp tục | < 15 ms | |||
| Điện áp thử nghiệm | Giá trị thông thường DC 3.3V | |||
| Nhiệt độ hoạt động | -20°C ∼ 60°C | |||
| EMI | Không có sản phẩm | |||
| ESD | Không nhạy cảm | |||
Bảng tham khảo dữ liệu
|
Mô hình: MD30-60@10kg |
Mô hình: MD30-60@20kg |
Mô hình: MD30-60@30kg |
Mô hình: MD30-60@50kg |
|||||
| áp suất/kg | kháng cự/kΩ | áp suất/kg | kháng cự/kΩ | áp suất/kg | kháng cự/kΩ | áp suất/kg | kháng cự/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
