Máy cảm biến áp suất phim mỏng linh hoạt MD30-60 thiết bị y tế điện tử cho bệnh viện
Mô tả

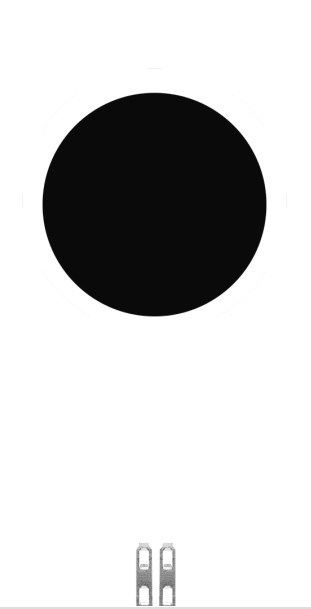

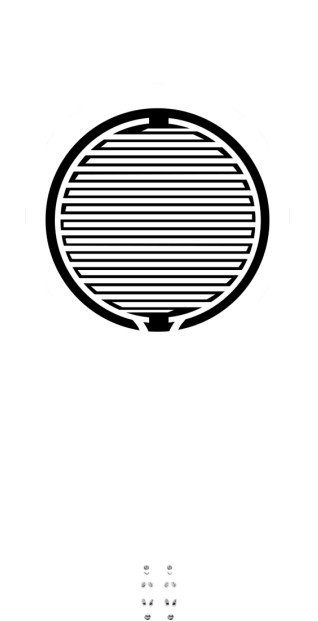

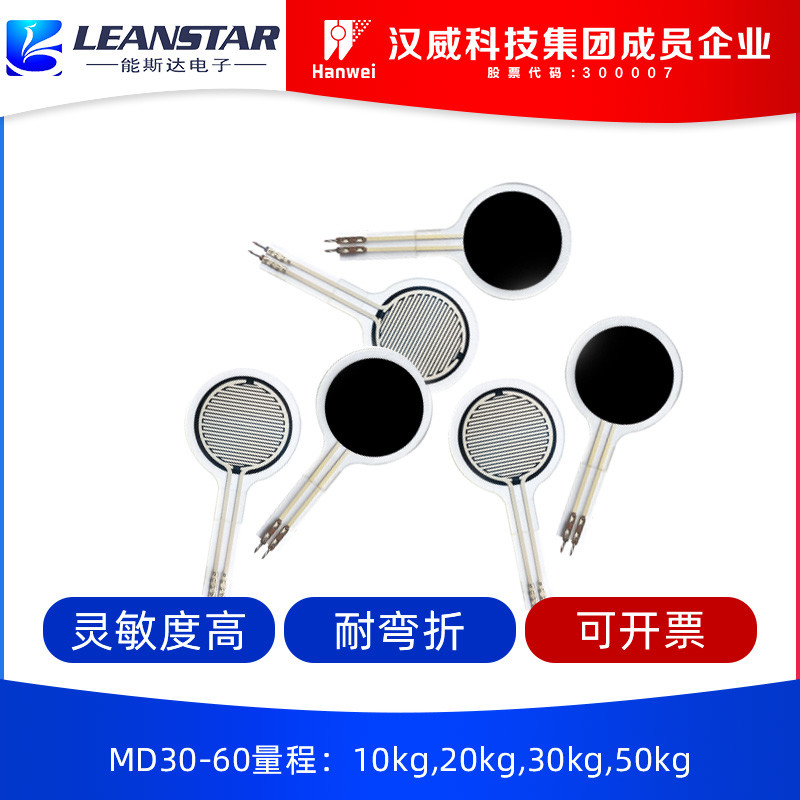

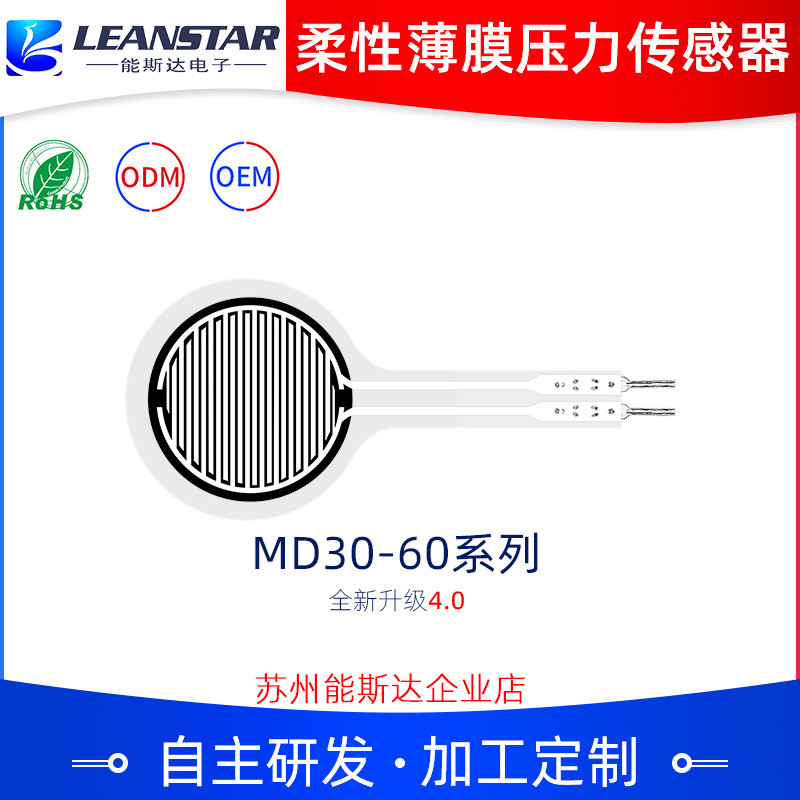

Bộ cảm biến áp suất màng mỏng linh hoạt MD30-60 là một loại cảm biến mới với quyền sở hữu trí tuệ độc lập của công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt với độ dính mạnh, kháng uốn cong và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy cao của phát hiện áp suất.
Cảm biến áp suất màng mỏng là một cảm biến kháng cự.Áp lực có thể được đo qua một mối quan hệ áp suất-kháng kháng cụ thểNó có thể được sử dụng rộng rãi trong nhận thức áp lực, tương tác giữa con người và máy tính, robot thông minh, thiết bị y tế điện tử, thiết bị đeo, phát hiện sức khỏe sinh lý và các lĩnh vực khác.Ví dụ:, nó được sử dụng đểkích hoạt và phát hiện chân đạp của xe cân bằng, để phát hiện hồi sinh tim phổi và để phát hiện áp lực trong các kịch bản khác.
Đặc điểm
Ø siêu mỏng, dày dưới 0,6mm
Ø Tiêu thụ năng lượng thấp và ổn định tuyệt vời
Ø Phản ứng nhanh chóng
Ø Độ nhạy cao và phạm vi phát hiện rộng
Ø Kế hoạch phát hiện đơn giản, dễ dàng tích hợp
Ø Các cảm biến có kích thước và hình dạng khác nhau có thể được tùy chỉnh
Ø Chứng thực RoHS vượt qua
Các thông số sản phẩm
| Logo |
Kích thước ((mm) |
| Chiều dài |
66.3 |
| Chiều rộng |
30 |
| Khu vực nhạy cảm |
φ25 |
| Độ cao pin |
2.54 |
| Sự khoan dung |
0.2 |
Chỉ số hiệu suất
| Mô hình |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| Phạm vi |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| Độ dày |
≤0,4mm |
≤ 0,6mm |
| Cấu trúc |
Xem thông số kỹ thuật và mô tả kích thước |
| Địa điểm phản ứngghi chú1 |
≤ 0,2kg |
≤ 0,5kg |
| Khả năng lặp lại |
± 3% ((50% tải) |
| Sự nhất quánghi chú2 |
± 10% ((Bộ số của cùng một mô hình) |
| Hysteresis |
+10% (RF)+- RF-)/RF+ |
| Độ bền |
>Một triệu lần |
| Sự kháng cự ban đầu |
>10MΩ ((Không nạp) |
| Thời gian phản ứng |
< 1 ms |
| Thời gian tiếp tục |
< 15 ms |
| Điện áp thử nghiệm |
Giá trị thông thường DC 3.3V |
| Nhiệt độ hoạt động |
-20°C ∼ 60°C |
| EMI |
Không có sản phẩm |
| ESD |
Không nhạy cảm |
Bảng tham khảo dữ liệu
|
Mô hình:
MD30-60@10kg
|
Mô hình:
MD30-60@20kg
|
Mô hình:
MD30-60@30kg
|
Mô hình:
MD30-60@50kg
|
|
| áp suất/kg |
kháng cự/kΩ |
áp suất/kg |
kháng cự/kΩ |
áp suất/kg |
kháng cự/kΩ |
áp suất/kg |
kháng cự/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
Vòng mạch tham chiếu
Hướng dẫn
- Bộ cảm biến linh hoạt dòng MD30-60 là một thành phần không cực, không có hướng trong mạch;
- Khi sử dụng, vui lòng đặt vùng nhạy áp suất của cảm biến trên một bề mặt phẳng, vững chắc.trong trạng thái "phản ứng" khi không có áp lựcTrong trạng thái này, điện trở đầu ra của cảm biến vẫn có thể đáp ứng với thay đổi áp suất và mối quan hệ tương ứng không còn áp dụng cho trang dữ liệu tham chiếu;
- Nếu bề mặt hỗ trợ và bề mặt áp dụng lực là cả hai bề mặt cứng và cứng, và bề mặt tiếp xúc lớn hơn khu vực nhạy cảm của cảm biến, do cấu trúc của cảm biến,Phản ứng áp suất có thể nhỏ và không ổn địnhMột miếng đệm cao su mềm tròn cần phải được gắn vào trung tâm của khu vực nhạy cảm, đường kính nhỏ hơn một chút so với khu vực nhạy cảm,và diện tích phải lớn hơn 60% diện tích của khu vực nhạy cảm;
- Bạn có thể sử dụng băng dán hai mặt để cố định cảm biến trên bề mặt hỗ trợ.Nó được khuyến cáo để sử dụng nhãn hiệu 3M băng hai mặt; cung cấp dịch vụ tùy chỉnh;
- Sau khi cảm biến bị căng thẳng và duy trì áp suất, giá trị kháng cự đầu ra sẽ trôi qua một chút theo thời gian, thường trong phạm vi 5%.Trong hoạt động hiệu chuẩn, thời gian chờ sau khi áp dụng áp lực phù hợp với thời gian chờ trong các ứng dụng thực tế. Vì trạng thái lực của cảm biến khác nhau trong các kịch bản ứng dụng khác nhau,người dùng nên sắp xếp cảm biến theo kịch bản ứng dụng thực tế và tự kiểm tra các thông số trôi.
Thông báo
- Khi sử dụng cảm biến, cố gắng làm cho tải được nhận đều và tránh tiếp xúc trực tiếp với cảm biến bằng các vật sắc nhọn;
- Sử dụng quá xa sẽ làm giảm hiệu suất của cảm biến hoặc thậm chí phá hủy cảm biến;
- Các thiết bị đầu cuối cảm biến được làm bằng đồng và vật liệu bọc thép, và chì có thể được hàn theo nhu cầu.được khuyến cáo rằng nó không nên vượt quá 300 °C, và thời gian tiếp xúc không nên vượt quá 1 giây, để ngăn ngừa nhiệt độ cao tan chảy và biến dạng nền phim.
