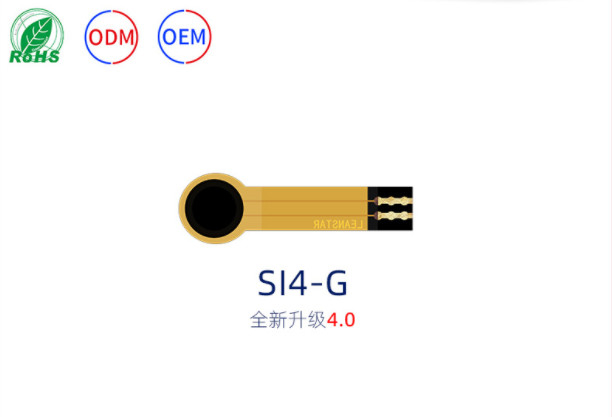

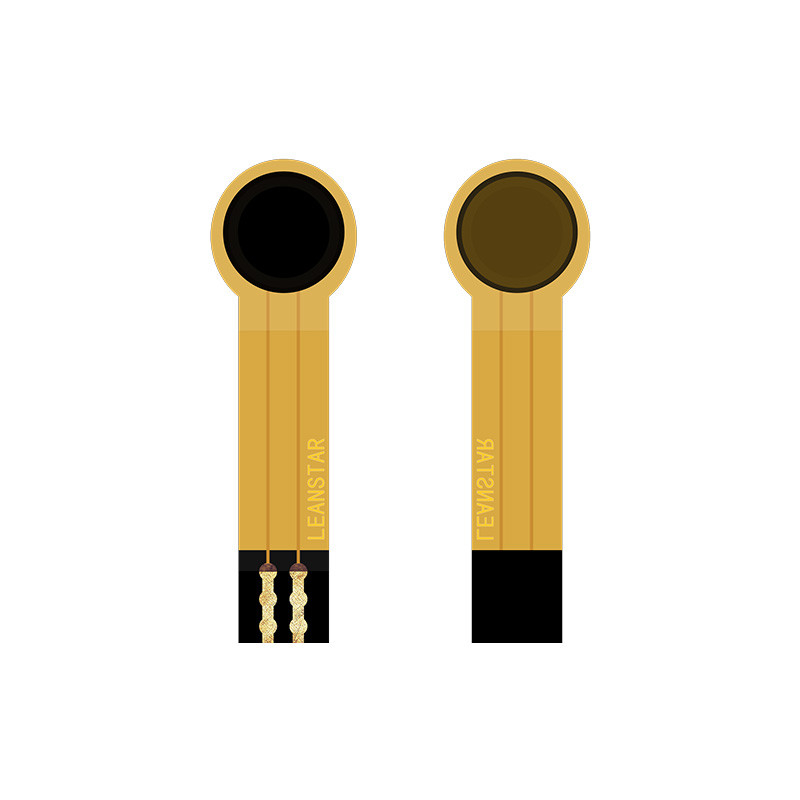

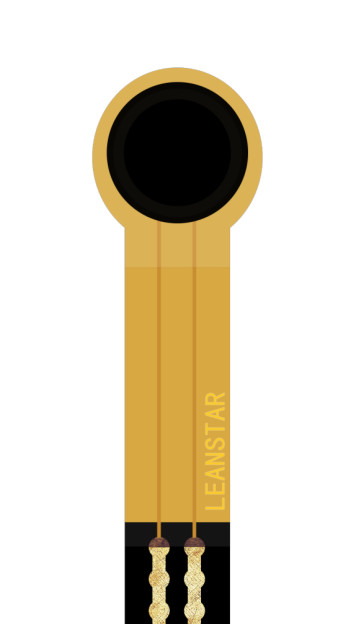

Cảm biến áp suất màng mỏng linh hoạt SI4-G bút điện tử piezoresistive phản ứng cực độ nhạy cảm vi mô
Mô tả
Bộ cảm biến áp suất màng mỏng linh hoạt SI4-Glà một loại cảm biến mới với các quyền sở hữu trí tuệ độc lập của công nghệ cảm biến áp suất linh hoạt. Nó được in trên vật liệu mỏng linh hoạt có độ dính mạnh,kháng uốn cong và độ nhạy cao của vật liệu chức năng linh hoạt Nano, để đạt được độ nhạy cao của phát hiện áp suất.
Cảm biến áp suất phim linh hoạt là một cảm biến kháng cự.Áp lực có thể được đo qua một mối quan hệ áp suất-kháng kháng cụ thể.
Bộ cảm biến áp suất phim linh hoạt SI4-G chủ yếu được sử dụng trong kích hoạt áp suất và phát hiện bút điện tử. Nó được lắp đặt ở phía sau lõi bút.Khi người dùng viết bằng bút điện tử, nó có thể phát hiện sự thay đổi áp suất viết. Sau khi xử lý thuật toán, nhận dạng chữ viết tay có thể được thực hiện. , điều chỉnh tư thế và các chức năng khác, tín hiệu có thể được thu thập thông qua một mạch đơn giản.
Đặc điểm
Ø siêu mỏng, dày dưới 0,25mm
Ø Kháng uốn cong
Ø Phản ứng nhanh chóng
Ø Tuổi thọ dài, vượt qua thử nghiệm ép hơn 1 triệu lần
Ø Dấu hiệu đầu ra dễ dàng phát hiện
Ø Độ dài sản phẩm, kích thước, gói chân, v.v. có thể tùy chỉnh
Ø Các thông số phạm vi cảm biến có thể tùy chỉnh
Chỉ số hiệu suất
| Mô hình | SI4-G |
| Phạm vi | 0 ~ 500g |
| Độ dày | ≤ 0,25mm |
| Cấu trúc | Xem thông số kỹ thuật và mô tả kích thước |
| Địa điểm phản ứng | ≤ 30g |
| Khả năng lặp lại | ± 10% ((50% tải) |
| Sự nhất quán | ± 20% ((Bộ hàng của cùng một mô hình) |
| Hysteresis | +10% (RF)+- RF-)/RF+ |
| Độ bền | >Một triệu lần |
| Sự kháng cự ban đầu | >10MΩ ((Không nạp) |
| Thời gian phản ứng | < 1 ms |
| Thời gian tiếp tục | < 15 ms |
| Điện áp thử nghiệm | Giá trị thông thường DC 3.3V |
| Nhiệt độ hoạt động | -20°C ∼ 60°C |
| EMI | Không có sản phẩm |
| ESD | Không nhạy cảm |
| Mô hình | áp suất/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | kháng cự/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
Sau khi cảm biến bị căng thẳng và duy trì áp suất, giá trị kháng cự đầu ra sẽ trôi qua một chút theo thời gian, thường trong phạm vi 5%.Trong hoạt động hiệu chuẩn, thời gian chờ sau khi áp dụng áp lực phù hợp với thời gian chờ trong các ứng dụng thực tế. Vì trạng thái lực của cảm biến khác nhau trong các kịch bản ứng dụng khác nhau,người dùng nên sắp xếp cảm biến theo kịch bản ứng dụng thực tế và tự kiểm tra các thông số trôi.
