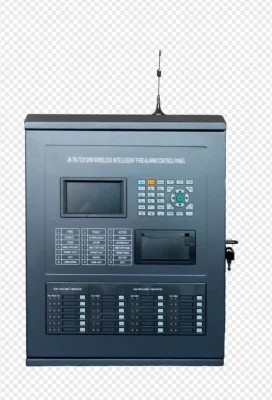

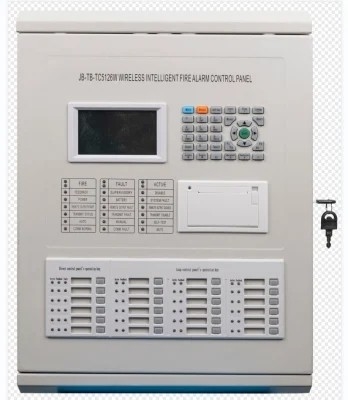

Bảng điều khiển báo cháy thông minh không dây cho an toàn khối nhà / nhà ở / trường học (64 điểm)
Lời nói đầu
Bảng điều khiển báo cháy thông minh không dây JB-TB-TC5126W là thế hệ mới của bảng điều khiển báo cháy không dây tích hợp thông minh được thiết kế và phát triển dựa trên sự tìm hiểu đầy đủ của công ty chúng tôi về nhu cầu thị trường phòng cháy chữa cháy, tóm tắt kinh nghiệm kỹ thuật phòng cháy chữa cháy của công ty trong nhiều năm trong ngành phòng cháy chữa cháy và đáp ứng đầy đủ các yêu cầu của bảng điều khiển báo cháy GB4717-2005, Yêu cầu chung GA1151-2014 đối với chức năng truyền thông không dây của hệ thống báo cháy và GB16806-2006 Hệ thống điều khiển liên kết chữa cháy.
Bảng điều khiển áp dụng cấu trúc gắn tường và thiết kế mô-đun, có các thông số kỹ thuật về chức năng đầy đủ, độ tin cậy cao và cấu hình linh hoạt. Hệ thống sử dụng màn hình LCD màu, dễ vận hành, dễ học và sử dụng. Bảng điều khiển này có thể được kết nối với các điểm báo động bằng phương pháp không dây. Bảng điều khiển báo cháy thông minh không dây JB-TB-TC5126W có thể được kết hợp với các đầu báo nhiệt không dây kiểu điểm, đầu báo khói không dây, MCP, đầu báo khí dễ cháy không dây, v.v. do công ty chúng tôi sản xuất theo yêu cầu để đáp ứng các nhu cầu khác nhau của kỹ thuật phòng cháy chữa cháy. Vui lòng đọc kỹ hướng dẫn sử dụng này trước khi sử dụng và vận hành bảng điều khiển này. Sau khi chạy thử và nghiệm thu, hướng dẫn sử dụng này nên được một người đặc biệt giữ gìn và bảo quản đúng cách để tham khảo trong tương lai!

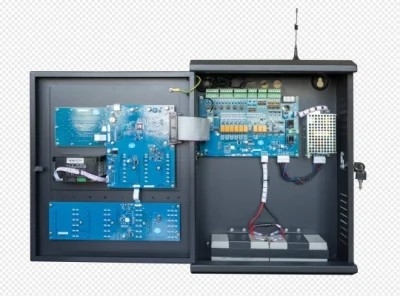

Giới thiệu về các thành phần của bảng điều khiển
Để giúp bạn làm quen hơn với bảng điều khiển, sau đây xin giới thiệu ngắn gọn về các thành phần chính của bảng điều khiển:
·Chính mô-đun điều khiển
Bo mạch điều khiển chính chịu trách nhiệm phân tích và xử lý dữ liệu thông tin do các thành phần khác trong hệ thống truyền đi và theo kết quả phân tích dữ liệu, chỉ huy các thành phần khác trong hệ thống thực hiện các lệnh tương ứng, chẳng hạn như điều khiển báo động bằng giọng nói của loa, v.v.
·Mô-đun hiển thị
Thành phần hiển thị cung cấp giao diện đầu ra chính của thông tin báo động, cũng như giao diện bảo trì và truy vấn hàng ngày.
·Mô-đun phím
Các nút ma trận được sử dụng trong bảng điều khiển, rất thuận tiện cho người dùng thiết lập và bảo trì hệ thống.
·Pmô-đun ower
Mô-đun cung cấp điện cung cấp điện cho toàn bộ thiết bị hệ thống và cung cấp các tín hiệu lỗi nguồn như lỗi nguồn chính, lỗi nguồn dự phòng và điện áp thấp nguồn dự phòng, đồng thời có khả năng chống nhiễu tốt.
·Mô-đun không dây 470
Giao tiếp hai chiều được mã hóa 470MHzFSK có thể giao tiếp với 32 thiết bị không dây.
·Vòng lặp bảng điều khiển
Bảng điều khiển này có thể được kết nối với 18 bảng điều khiển vòng lặp thông minh, có ít dây hơn và độ tin cậy cao. Mỗi phím khởi động/dừng trên bảng khởi động điều khiển hỏa hoạn thủ công có thể được liên kết với bất kỳ thiết bị bus nào được kết nối với hệ thống theo định nghĩa và hoàn thành việc điều khiển khởi động/dừng của thiết bị liên kết bus, do đó giải quyết triệt để các vấn đề cố hữu về hệ thống dây kỹ thuật, cấu hình thiết bị và cài đặt và gỡ lỗi của hệ thống tích hợp liên kết báo động.
·Bảng điều khiển trực tiếp
Bảng điều khiển này có thể được trang bị bảng điều khiển trực tiếp ba dây 6 chiều và có các chức năng phát hiện mạch hở và ngắn mạch của đường dây đầu ra, có thể đảm bảo độ tin cậy của chính mô-đun điều khiển và kết nối của nó với các thiết bị quan trọng ở mức tối đa.
Thông số kỹ thuật chính
1 nguồn điện
Nguồn điện chính: AC 220V (3.5A) dải điện áp +10% ~ -15%.
Nguồn điện dự phòng: ắc quy axit-chì 12V/3.3Ah 2 ắc quy.
2 Môi trường hoạt động
Nhiệt độ: -10℃ ~ +55℃.
Độ ẩm: ≤95%, không ngưng tụ.
3 Dung lượng thiết bị
Số lượng vòng lặp: hai vòng lặp không dây.
Số lượng thành phần trong mỗi vòng lặp: 32 điểm.
Số phân đoạn mạng: 29.
4 yêu cầu hệ thống dây
Bus CAN: Cặp xoắn RVS với diện tích mặt cắt ngang ≥ 1.0mm.
5 Thông số tần số vô tuyến
Công suất phát:< 20dBm
Khoảng cách liên lạc: ≤50m
Băng tần: 470MHz
6 Tiêu chuẩn thực hiện
Tiêu chuẩn điều hành: GB4717-2005 bảng điều khiển báo cháy
GA 1151-2014 yêu cầu chung đối với chức năng truyền thông không dây của hệ thống báo cháy
GB16806-2006 hệ thống điều khiển liên kết chữa cháy
Xử lý thông tin lỗi và bất thường và Kiểm tra thường xuyên
| Không. | Lỗi | Lý do | Giải pháp |
| 1 | Không hiển thị hoặc hiển thị bất thường sau khi khởi động |
A. Nguồn điện bất thường B. Kết nối kém với cáp bảng hiển thị |
A. Kiểm tra nguồn điện 24V B. Kiểm tra cáp kết nối
|
| 2 | "lỗi nguồn chính" sau khi khởi động |
A. Không có nguồn AC B. Cầu chì AC bị cháy |
A. Kiểm tra và kết nối dây AC B. Thay thế cầu chì AC (xem nhãn để biết thông số) |
| 3 | sau khi khởi động, "lỗi dự phòng" được hiển thị. |
A. Bảo hiểm bị hỏng B. Kết nối đường dây kém C. Mất hoặc hỏng pin |
A. Thay đổi ống an toàn (xem nhãn để biết thông số) B. Mở hộp nguồn và kiểm tra các đầu nối liên quan C. sau khi khởi động trong hơn 8 giờ dưới nguồn điện AC, hãy thay pin nếu không thể loại bỏ lỗi. |
| 4 | không thể đăng ký bảng hiển thị bên ngoài | lỗi kết nối đường truyền hoặc kém |
Kiểm tra đường dây điện và đường truyền của bảng hiển thị hỏa hoạn
|
| 5 | không in |
A. Không được đặt để in B. Kết nối cáp máy in kém C. Máy in bị hỏng. |
A. Đặt lại cài đặt B. Kiểm tra và kết nối tốt C. Thay đổi máy in |
| 6 | không phản hồi sau khi nhấn nút thủ công |
A. Trạng thái cấm thủ công B. Kết nối cáp kém của đĩa khởi động hỏa hoạn thủ công |
A. Đặt lại chế độ khởi động B. Kiểm tra và kết nối tốt |
| 7 | lỗi thiết bị |
A. Ngắt kết nối thiết bị B. Thiết bị bị hỏng |
A. Kiểm tra kết nối B. Thay thế thiết bị
|
| 8 | lỗi đồng hồ, lỗi lưu trữ, lỗi vòng lặp, v.v. |
A. Nhiễu môi trường B. Lão hóa của các bộ phận tương ứng |
A. Kiểm tra xem việc nối đất có ở trong tình trạng tốt không B. thông báo cho bộ phận dịch vụ kỹ thuật của chúng tôi |
Hồ sơ công ty
Công ty TNHH Công nghệ thông minh Hà Nam Weiguo, được thành lập vào năm 2015, là một công ty con quan trọng của Tập đoàn Hanwei Electronics (Mã chứng khoán: 300007) trong lĩnh vực kinh doanh nhà thông minh, an toàn và IoT. Công ty TNHH Công nghệ thông minh Hà Nam Weiguo, dựa trên công nghệ cảm biến cốt lõi, tập trung vào báo động khí và khói, bộ theo dõi chất lượng không khí, máy đo nồng độ cồn và các sản phẩm phòng cháy chữa cháy. Dựa trên việc giới thiệu công nghệ đặc trưng từ cả Tập đoàn Hanwei Electronics và nước ngoài, Công ty TNHH Công nghệ thông minh Hà Nam Weiguo đã phát triển thành một công ty sáng tạo với bộ sưu tập thiết kế, R&D, sản xuất, bán hàng và dịch vụ. Chúng tôi sẽ luôn cam kết trở thành người dẫn đầu về phần cứng thông minh, cung cấp môi trường làm việc và sinh hoạt an toàn, lành mạnh, thân thiện với môi trường và thông minh cho các gia đình và người dùng trên toàn thế giới.
Câu hỏi thường gặp
Q1: Bạn có phải là nhà sản xuất?
A: (có)
Q2: Thời gian giao hàng là bao lâu?
A: thường
Kiểm soát hỏa hoạn: một ngày làm việc trong tuần
chất lượng số lượng lớn: ba ngày làm việc trong tuần
Đèn khẩn cấp: hai ngày làm việc trong tuần
chất lượng số lượng lớn: bốn tuần
Q3: Bạn vận chuyển hàng hóa như thế nào và mất bao lâu để đến?
A: Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx hoặc bằng đường hàng không. 3-5 ngày sau khi nhận được thanh toán.
Q4: Tôi có thể có một đơn đặt hàng mẫu?
A: Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
Q5: Bạn có cung cấp dịch vụ OEM không?
A: Có, chúng tôi có thể thiết kếthiết bị theo yêu cầu của bạn.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
