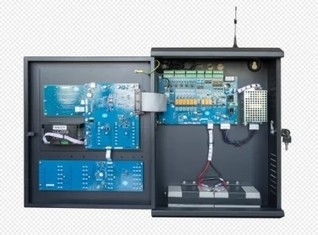

Bảng điều khiển báo cháy không dây thông minh cho Block /Home ((64 vị trí điểm)
Lời giới thiệu
The JB-TB-TC5126W wireless intelligent fire alarm control panel is a new generation of intelligent integrated wireless fire alarm control panel designed and developed under our company's full investigation of the fire protection market demand, tóm tắt kinh nghiệm kỹ thuật chữa cháy của công ty trong nhiều năm trong ngành bảo vệ cháy, và đáp ứng đầy đủ các yêu cầu của bảng điều khiển báo cháy GB4717-2005,GA1151-2014 Yêu cầu chung về chức năng truyền thông không dây của hệ thống báo động hỏa hoạn và hệ thống điều khiển liên kết hỏa hoạn GB16806-2006.
Bảng điều khiển áp dụng cấu trúc gắn tường và thiết kế mô-đun, và có các thông số kỹ thuật của chức năng đầy đủ, độ tin cậy cao và cấu hình linh hoạt.dễ vận hànhBảng điều khiển này có thể được kết nối với các điểm báo động bằng cách không dây.JB-TB-TC5126W bảng điều khiển báo cháy thông minh không dây có thể được kết hợp với các máy dò nhiệt không dây loại điểm, máy dò smEntere không dây, MCP, máy dò khí dễ cháy không dây, vv được sản xuất bởi công ty chúng tôi theo yêu cầu để đáp ứng các nhu cầu khác nhau của kỹ thuật hỏa hoạn.Vui lòng đọc hướng dẫn này cẩn thận trước khi sử dụng và vận hành bảng điều khiển nàySau khi ủy quyền và chấp nhận, hướng dẫn này nên được chăm sóc bởi một người đặc biệt và giữ đúng cách để tham khảo trong tương lai!
Đưa ra các thành phần bảng điều khiển
Để làm cho bạn quen thuộc hơn với bảng điều khiển, sau đây giới thiệu ngắn gọn các thành phần chính của bảng điều khiển:
·Chủ yếuMô-đun điều khiển
Bảng điều khiển chính chịu trách nhiệm phân tích và xử lý dữ liệu thông tin được truyền bởi các thành phần khác trong hệ thống, và theo kết quả phân tích dữ liệu,lệnh cho các thành phần khác trong hệ thống để thực thi các lệnh tương ứng, chẳng hạn như báo động giọng nói từ loa điều khiển, vv
·Mô-đun hiển thị
Bộ phận hiển thị cung cấp giao diện đầu ra chính của thông tin báo động, cũng như giao diện bảo trì và truy vấn hàng ngày.
·Mô-đun chính
Các nút ma trận được sử dụng trong bảng điều khiển, rất thuận tiện cho người dùng để thiết lập và duy trì hệ thống.
·Pmô-đun ower
Mô-đun cung cấp điện cung cấp điện cho toàn bộ thiết bị hệ thống và cung cấp tín hiệu lỗi điện như lỗi điện chính, lỗi điện chờ và điện chờ thấp,và có khả năng chống can thiệp tốt.
·Mô-đun không dây 470
Truyền thông hai chiều mã hóa 470MHzFSK có thể giao tiếp với 32 thiết bị không dây.
·LoopBảng điều khiển
Bảng điều khiển này có thể được kết nối với 18 bảng điều khiển vòng lặp thông minh, có ít dây và độ tin cậy cao.Mỗi phím khởi động / dừng trên bảng điều khiển khởi động lửa thủ công có thể được liên kết với bất kỳ thiết bị xe buýt được kết nối với hệ thống theo định nghĩa, và hoàn thành điều khiển bắt đầu / dừng thiết bị kết nối xe buýt, do đó giải quyết kỹ lưỡng các vấn đề vốn có của hệ thống dây điện kỹ thuật,cấu hình thiết bị và lắp đặt và gỡ lỗi hệ thống liên kết báo động tích hợp.
·Bảng điều khiển trực tiếp
Bảng điều khiển này có thể được trang bị bảng điều khiển trực tiếp ba dây 6 chiều và có chức năng phát hiện mạch mở và mạch ngắn của đường dẫn đầu ra,có thể đảm bảo độ tin cậy của bản thân mô-đun điều khiển và kết nối với thiết bị quan trọng ở mức độ tối đa.
Các thông số kỹ thuật chính
| Nguồn cung cấp điện chính | AC220V ((3.5A), phạm vi: + 10% ~ 15% |
| Pin | Pin axit chì 12V/3,3Ah x 2 |
| Công suất | 2 vòng tròn không dây 64 điểm/vòng tròn 40 phân đoạn mạng |
| Tần số vô tuyến | Năng lượng truyền<20dBm |
| Dải tần số | 470MHz |
| Khoảng cách liên lạc | ≤ 700m |
| Môi trường hoạt động | Nhiệt độ 10°C~+55°C, độ ẩm tương đối ≤95% |
| Cấu trúc | 360x130x480mm |
Lỗi và xử lý thông tin bất thường và kiểm tra thường xuyên
| Không, không. | Phạm vi lỗi | Lý do | Giải pháp |
| 1 | Không hiển thị hoặc hiển thị bất thường sau khi khởi động |
A. Nguồn cung cấp năng lượng không bình thường B. Kết nối không tốt với cáp màn hình |
A. Kiểm tra nguồn điện 24V B. Kiểm tra cáp kết nối
|
| 2 | "thất điện chính" sau khi khởi động |
A. Không có nguồn điện AC B. Máy bảo hiểm AC bị cháy |
A. Kiểm tra và kết nối dây AC B. Thay thế bộ an toàn AC (xem nhãn cho các thông số) |
| 3 | sau khi khởi động, "thất bại chờ" được hiển thị. |
A. Bảo hiểm bị hỏng B. Kết nối đường dây kém C. Mất hoặc hỏng pin |
A. Thay ống an toàn (xem nhãn cho các thông số) B. Mở hộp điện và kiểm tra các đầu nối có liên quan C. sau khi khởi động trong hơn 8 giờ dưới nguồn điện AC, thay pin nếu lỗi không thể loại bỏ. |
| 4 | không thể đăng ký bảng hiển thị bên ngoài | lỗi kết nối đường truyền thông hoặc xấu |
Kiểm tra đường dây điện và đường dây truyền thông của bảng hiển thị lửa
|
| 5 | không in |
A. Không được thiết lập để in B. Kết nối không tốt của cáp máy in C. Máy in bị hỏng. |
A. Đặt lại cài đặt B. Kiểm tra và kết nối tốt C. Thay máy in |
| 6 | không trả lời sau khi nhấn nút thủ công |
A. Tình trạng cấm thủ công B. Kết nối cáp sai của đĩa khởi động lửa thủ công |
A. Lập lại chế độ khởi động B. Kiểm tra và kết nối tốt |
| 7 | trục trặc thiết bị |
A. Máy bị ngắt kết nối B. Thiết bị bị hỏng |
A. Kiểm tra kết nối B. Thay thế thiết bị
|
| 8 | lỗi đồng hồ, lỗi lưu trữ, lỗi vòng, vv |
A. Sự can thiệp của môi trường B. Chế độ lão hóa các bộ phận tương ứng |
A. Kiểm tra xem hệ thống nối đất có trong tình trạng tốt không B. thông báo cho bộ phận dịch vụ kỹ thuật của chúng tôi |
