2.54mm Pin Pitch DF9 16 Thin Film Pressure Sensor phản ứng nhanh

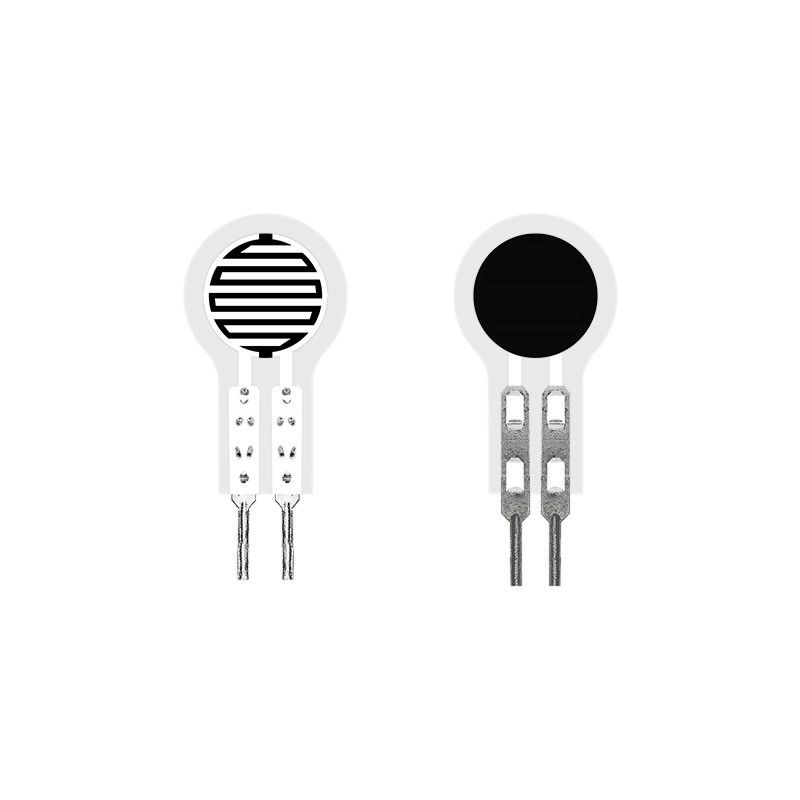

Cảm biến áp suất màng mỏng linh hoạt thông minh Dòng DF9-16

Mô tả

Cảm biến áp suất màng mỏng linh hoạt dòng DF9-16 là một loại cảm biến mới với quyền sở hữu trí tuệ độc lập về công nghệ cảm biến áp suất linh hoạt. Nó được in trên vật liệu mỏng linh hoạt với độ bám dính mạnh, khả năng chống uốn và độ nhạy cao của vật liệu Nano chức năng linh hoạt, để đạt được độ nhạy cao của việc phát hiện áp suất.
Cảm biến áp suất màng mỏng là một cảm biến điện trở. Điện trở đầu ra giảm khi áp suất trên bề mặt cảm biến tăng lên. Áp suất có thể được đo thông qua một mối quan hệ áp suất-điện trở cụ thể. Nó phù hợp với các tình huống đo áp suất trên các bề mặt linh hoạt và có thể được sử dụng rộng rãi trong nhà thông minh, điện tử tiêu dùng, điện tử ô tô, thiết bị y tế, điều khiển công nghiệp, robot thông minh và các lĩnh vực khác.
Dòng DF9-16 hiện có các mẫu 500g, 2kg, 5kg, 10kg, 20kg và các mẫu khác nhau.

Tính năng


Ø Siêu mỏng, độ dày nhỏ hơn 0,3mm

Ø Phản hồi nhanh

Ø Tuổi thọ cao, đã vượt qua bài kiểm tra nhấn hơn 1 triệu lần

Ø Mạch phát hiện đơn giản, dễ tích hợp và ứng dụng

Ø Hồ sơ cảm biến có thể được tùy chỉnh

Ø Các thông số phạm vi cảm biến có thể được tùy chỉnh

Ø Đã vượt qua Chứng nhận RoHS


Thông số sản phẩm




Chỉ số hiệu suất


Bảng tham chiếu dữ liệu



Mô hình: DF9-16@500g		Mô hình: DF9-16@2kg		Mô hình: DF9-16@5kg		Mô hình: DF9-16@10kg		Mô hình: DF9-16@20kg
áp suất/kg	điện trở/kΩ	áp suất/kg	điện trở/kΩ	áp suất/kg	điện trở/kΩ	áp suất/kg	điện trở/kΩ	áp suất/kg	điện trở/kΩ
0.05	34.87	0.2	11.20	0.5	8.66	1	4.38	2	4.85
0.1	14.87	0.4	6.07	1	4.68	2	3.05	4	3.67
0.2	7.39	0.6	4.31	1.5	3.60	3	2.50	6	3.06
0.25	6.14	0.8	3.43	2	3.11	4	2.20	8	2.73
0.3	5.19	1	2.97	2.5	2.78	5	2.00	10	2.55
0.4	4.37	1.2	2.67	3	2.55	6	1.85	12	2.43
0.5	3.77	1.4	2.48	3.5	2.36	7	1.76	14	2.36
		1.6	2.30	4	2.17	8	1.70	16	2.31
		1.8	2.19	4.5	1.98	9	1.63	18	2.27
		2	2.08	5	1.83	10	1.60	20	2.23



Mạch tham chiếu
