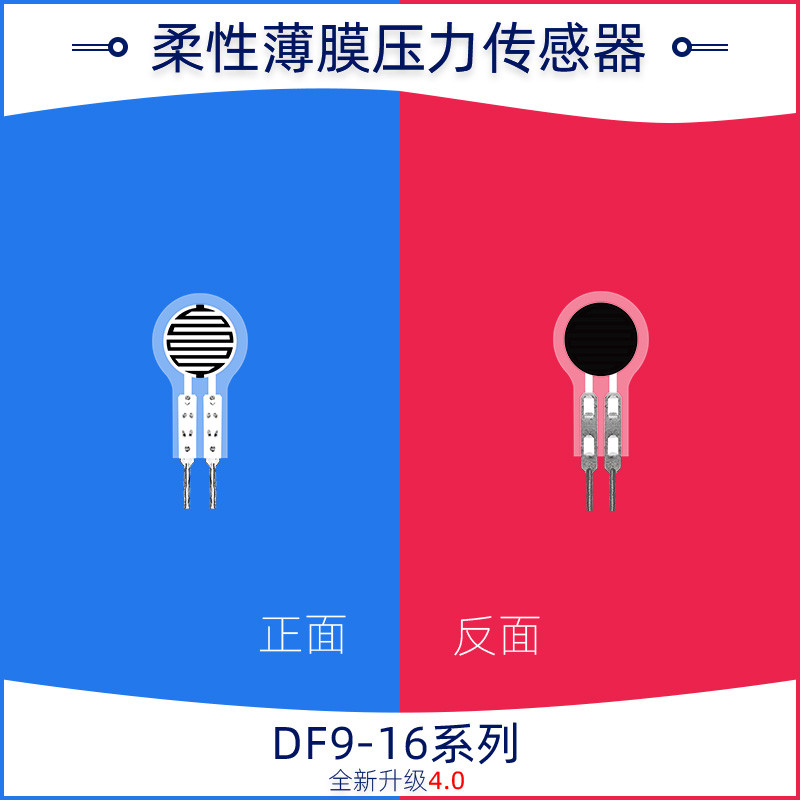

Thiết kế nhân bản Flexible Thin Film Pressure Sensor DF9-16 Series cho cuộc sống tốt hơn
Mô tả
Bộ cảm biến áp suất phim mỏng linh hoạt DF9-16 là một loại cảm biến mới với quyền sở hữu trí tuệ độc lập của công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt với độ dính mạnh, kháng uốn cong và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy cao của phát hiện áp suất.
Cảm biến áp suất màng mỏng là một cảm biến kháng cự.Áp lực có thể được đo qua một mối quan hệ áp suất-kháng kháng cụ thểNó phù hợp với các kịch bản đo áp suất trên bề mặt linh hoạt và có thể được sử dụng rộng rãi trong nhà thông minh, điện tử tiêu dùng, điện tử ô tô, thiết bị y tế, điều khiển công nghiệp,robot thông minh và các lĩnh vực khác.
Dòng DF9-16 hiện có 500g, 2kg, 5kg, 10kg, 20kg và các mô hình khác nhau.
Đặc điểm
Ø siêu mỏng, dày dưới 0,3mm
Ø Phản ứng nhanh chóng
Ø Tuổi thọ dài, vượt qua thử nghiệm ép hơn 1 triệu lần
Ø Vòng mạch phát hiện đơn giản, dễ dàng tích hợp và áp dụng
Ø Mô hình cảm biến có thể được tùy chỉnh
Ø Các thông số phạm vi cảm biến có thể được tùy chỉnh
Ø Chứng thực RoHS vượt qua
Các thông số sản phẩm
| Logo | Kích thước ((mm) |
| Chiều dài | 23.2 |
| Chiều rộng | 10 |
| Khu vực nhạy cảm | φ7.8 |
| Độ cao pin | 2.54 |
| Sự khoan dung | 0.2 |
Chỉ số hiệu suất
| Mô hình | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Phạm vi | 0 ~ 500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Độ dày | ≤0,3mm | ||||
| Cấu trúc | Xem thông số kỹ thuật và mô tả kích thước | ||||
| Địa điểm phản ứng1 | ≤ 20g | ≤ 300g | ≤ 700g | ||
| Khả năng lặp lại | ± 5% ((50% nạp) | ||||
| Sự nhất quán2 | ± 10% ((Bộ số của cùng một mô hình) | ||||
| Hysteresis | +15% (RF+ - RF-) /RF+ | ||||
| Độ bền | >Một triệu lần | ||||
| Sự kháng cự ban đầu | >10MΩ ((Không nạp) | ||||
| Thời gian phản ứng | < 1 ms | ||||
| Thời gian tiếp tục | < 15 ms | ||||
| Điện áp thử nghiệm | Giá trị thông thường DC 3.3V | ||||
| Nhiệt độ hoạt động | -20°C - 60°C | ||||
| EMI | Không có sản phẩm | ||||
| ESD | Không nhạy cảm | ||||
Bảng tham khảo dữ liệu
|
Mô hình: DF9-16@500g |
Mô hình: DF9-16@2kg |
Mô hình: DF9-16@5kg |
Mô hình: DF9-16@10kg |
Mô hình: DF9-16@20kg |
|||||
| áp suất/kg | kháng cự/kΩ | áp suất/kg | kháng cự/kΩ | áp suất/kg | kháng cự/kΩ | áp suất/kg | kháng cự/kΩ | áp suất/kg | kháng cự/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
