Trải nghiệm phi thường Bộ cảm biến áp suất phim mỏng linh hoạt ZD10-100 cho cuộc sống tốt hơn
Mô tả
Bộ cảm biến áp suất màng mỏng linh hoạt ZD10-100 là một loại cảm biến mới với quyền sở hữu trí tuệ độc lập của công nghệ cảm biến áp suất linh hoạt.Nó được in trên vật liệu mỏng linh hoạt với độ dính mạnh, kháng uốn cong và độ nhạy cao của vật liệu chức năng Nano linh hoạt, để đạt được độ nhạy cao của phát hiện áp suất.
Cảm biến áp suất phim linh hoạt là một cảm biến kháng cự.Áp lực có thể được đo qua một mối quan hệ áp suất-kháng kháng cụ thể.
ZD10-100 chủ yếu được sử dụng để phát hiện áp suất nhỏ trong một khu vực nhất định.có thể phát hiện hiệu quả kích hoạt áp suất và thay đổi áp suất trên bề mặt của cảm biến ZD10-100Có thể được sử dụng rộng rãi trong nhà thông minh, điện tử tiêu dùng, điện tử ô tô và các lĩnh vực khác
Đặc điểm
Ø siêu mỏng, dày dưới 0,3mm
Ø Gói chống nước linh hoạt
Ø Kháng uốn cong
Ø Phản ứng nhanh chóng
Ø Tuổi thọ dài, vượt qua thử nghiệm ép hơn 1 triệu lần
Ø Dấu hiệu đầu ra dễ dàng phát hiện
Ø Độ dài sản phẩm, kích thước, gói chân, v.v. có thể tùy chỉnh
Ø Các thông số phạm vi cảm biến có thể được tùy chỉnh
Chỉ số hiệu suất
| Mô hình |
ZD10-100 |
| Phạm vi |
0 ~ 500g |
| Độ dày |
≤0,3mm |
| Cấu trúc |
Xem thông số kỹ thuật và mô tả kích thước |
| Địa điểm phản ứng1 |
≤ 50g |
| Khả năng lặp lại |
± 5% ((50% tải) |
| Sự nhất quán2 |
±15% ((Lô của cùng một mô hình) |
| Hysteresis |
+10% (RF+ - RF-) /RF+ |
| Độ bền |
>Một triệu lần |
| Sự kháng cự ban đầu |
>10MΩ ((Không nạp) |
| Thời gian phản ứng |
< 1 ms |
| Thời gian tiếp tục |
< 15 ms |
| Điện áp thử nghiệm |
Giá trị thông thường DC 3.3V |
| Nhiệt độ hoạt động |
-20 °C ~ 60 °C |
| EMI |
Không có sản phẩm |
| ESD |
Không nhạy cảm |
Bảng tham khảo dữ liệu
| Mô hình |
Áp lực/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Chống/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Lưu ý: đường cong trong biểu tượng được vẽ từ dữ liệu đo trong điều kiện cụ thể.Dữ liệu thực tế nên được thử nghiệm sau khi lắp đặt theo ứng dụng cụ thể.

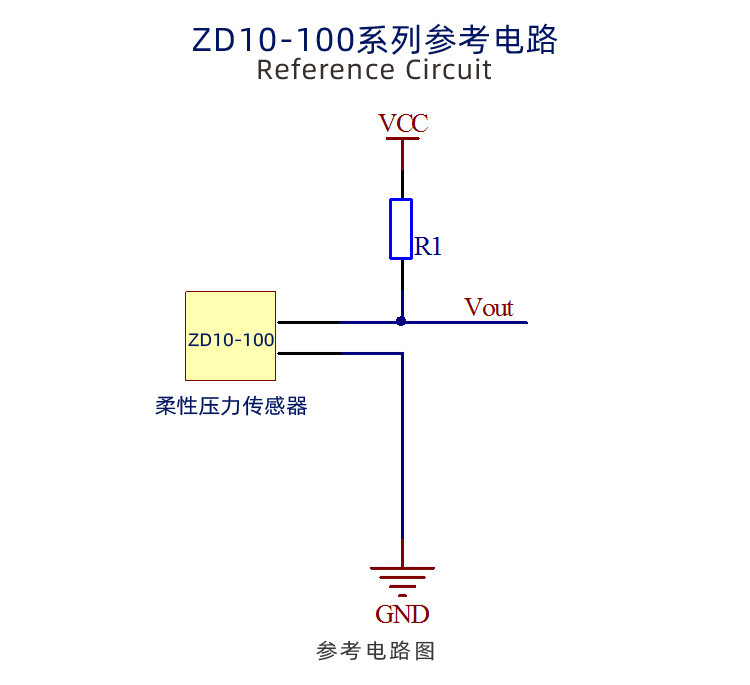

Vòng mạch tham chiếu
Hướng dẫn
- Bộ cảm biến áp suất linh hoạt ZD10-100 là một thành phần không cực, không có hướng trong mạch;
- Khi sử dụng, vui lòng đặt vùng nhạy áp suất của cảm biến trên một bề mặt phẳng, vững chắc.trong trạng thái "phản ứng" khi không có áp lựcTrong trạng thái này, điện trở đầu ra của cảm biến vẫn có thể đáp ứng với thay đổi áp suất và mối quan hệ tương ứng không còn áp dụng cho trang dữ liệu tham chiếu;
- Nếu bề mặt hỗ trợ và bề mặt áp dụng lực là cả hai bề mặt cứng và cứng và bề mặt tiếp xúc lớn hơn kích thước cảm biến (kích thước khu vực nhạy cảm của cảm biến 52mm * 10mm),do cấu trúc của cảm biến, phản ứng áp lực có thể nhỏ và không ổn định. Một miếng đệm cao su mềm tròn cần phải được gắn vào trung tâm của khu vực nhạy cảm, đường kính nhỏ hơn một chút so với khu vực nhạy cảm,và diện tích phải lớn hơn 60% diện tích của khu vực nhạy cảm;
- Bạn có thể sử dụng băng dán hai mặt để cố định cảm biến trên bề mặt hỗ trợ.Nó được khuyến cáo để sử dụng nhãn hiệu 3M băng hai mặt; cung cấp dịch vụ tùy chỉnh;
- Sau khi cảm biến bị căng thẳng và duy trì áp suất, giá trị kháng cự đầu ra sẽ trôi qua một chút theo thời gian, thường trong phạm vi 5%.Trong hoạt động hiệu chuẩn, thời gian chờ sau khi áp dụng áp lực phù hợp với thời gian chờ trong các ứng dụng thực tế. Vì trạng thái lực của cảm biến khác nhau trong các kịch bản ứng dụng khác nhau,người dùng nên sắp xếp cảm biến theo kịch bản ứng dụng thực tế và tự kiểm tra các thông số trôi.
Thông báo
- Khi sử dụng cảm biến, cố gắng làm cho tải được nhận đều và tránh tiếp xúc trực tiếp với cảm biến bằng các vật sắc nhọn;
- Sử dụng quá xa sẽ làm giảm hiệu suất của cảm biến hoặc thậm chí phá hủy cảm biến;
- Các đầu cuối cảm biến được làm bằng đồng và vỏ bọc thép, và chì có thể được hàn theo nhu cầu.được khuyến cáo rằng nó không nên vượt quá 300 °C, và thời gian tiếp xúc không nên vượt quá 1 giây, để ngăn ngừa nhiệt độ cao tan chảy và biến dạng nền phim.
