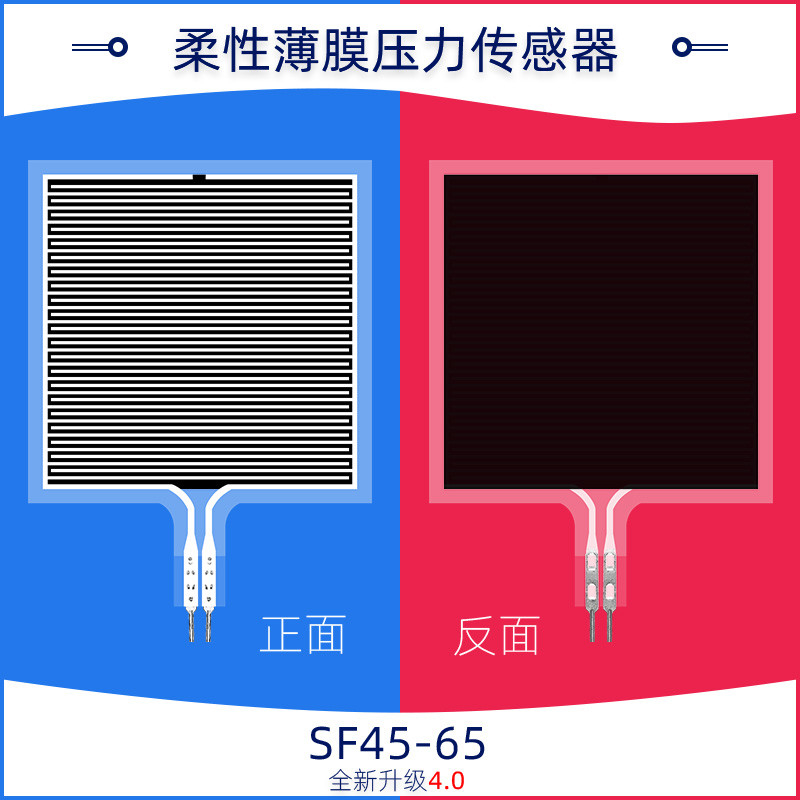

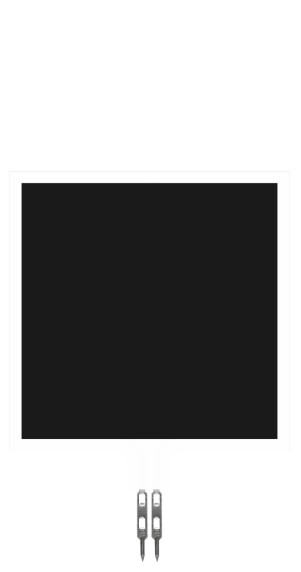

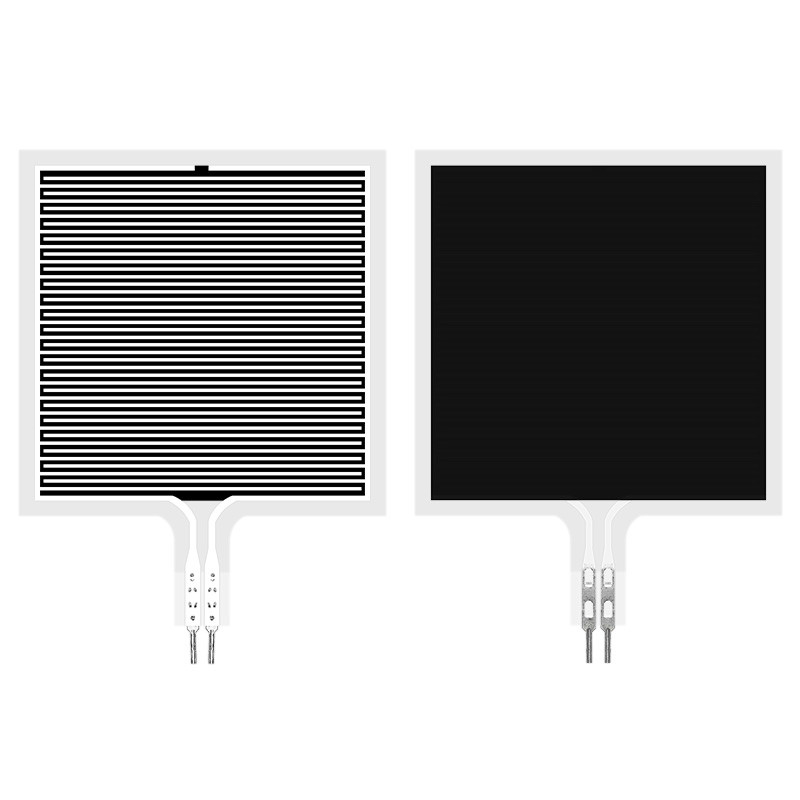

Bộ cảm biến áp suất phim mỏng linh hoạt tốt nhất SF45-65 phản ứng nhanh cho đa trường
Mô tả
Bộ cảm biến áp suất màng mỏng linh hoạt SF45-65 là một loại cảm biến mới sử dụng công nghệ cảm biến áp suất linh hoạt với quyền sở hữu trí tuệ độc lập.Nó được in trên các vật liệu linh hoạt và mỏng với độ bám chặt chẽ, chống uốn cong, và độ nhạy cao linh hoạt nano-chức năng vật liệu., Vì vậy, nó có thể đạt được độ nhạy cao phát hiện áp suất.
Bộ cảm biến áp suất phim linh hoạt SF45-65 là một bộ cảm biến kháng cự.Áp lực có thể được đo qua một mối quan hệ áp suất-kháng kháng cụ thể.
Bộ cảm biến áp suất phim linh hoạt SF45-65 là một bộ cảm biến áp suất có diện tích nhạy hình vuông.Nó phù hợp với các kịch bản đo áp suất trên bề mặt linh hoạt, và có thể được sử dụng rộng rãi trong nhà thông minh, điện tử tiêu dùng, điện tử ô tô, thiết bị y tế, điều khiển công nghiệp, robot thông minh và các lĩnh vực khác.
Đặc điểm
Ø siêu mỏng, dày dưới 0,4mm
Ø Kháng uốn cong
Ø Phản ứng nhanh chóng
Ø Tuổi thọ dài, vượt qua thử nghiệm ép hơn 1 triệu lần
Ø Dấu hiệu đầu ra dễ dàng phát hiện
Ø Chiều dài sản phẩm, kích thước, gói chân có thể được tùy chỉnh, vv
Ø Các thông số phạm vi cảm biến có thể được tùy chỉnh.
Chỉ số hiệu suất
| Mô hình |
SF45-65 |
| Phạm vi |
0~5kg |
| Độ dày |
≤0,4mm |
| Cấu trúc |
Xem thông số kỹ thuật và mô tả kích thước |
| Địa điểm phản ứng |
≤ 30g |
| Khả năng lặp lại |
± 5% ((50% tải) |
| Sự nhất quán |
±15% (xem thông số kỹ thuật và mô tả kích thước) |
| Hysteresis |
+10% (RF)+- RF-)/RF+ |
| Độ bền |
>Một triệu lần |
| Sự kháng cự ban đầu |
>10MΩ ((Không nạp) |
| Thời gian phản ứng |
< 1 ms |
| Thời gian tiếp tục |
< 15 ms |
| Điện áp thử nghiệm |
Giá trị thông thường DC 3.3V |
| Nhiệt độ hoạt động |
-20 °C ~ 60 °C |
| EMI |
Không có sản phẩm |
| ESD |
Không nhạy cảm |
| Mô hình |
áp suất/Kgf |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
kháng cự/KΩ |
4.04 |
1.87 |
1.17 |
0.86 |
0.62 |
0.46 |
0.37 |
0.32 |
0.27 |
0.25 |
0.20 |
0.17 |
Vòng mạch tham chiếu
Hướng dẫn
SF45-65 bộ cảm biến áp suất màng mỏng linh hoạt là một thành phần không cực, không có hướng trong mạch;
- Khi sử dụng, vui lòng đặt vùng nhạy áp suất của cảm biến trên một bề mặt phẳng, vững chắc.trong trạng thái "phản ứng" khi không có áp lựcTrong trạng thái này, điện trở đầu ra của cảm biến vẫn có thể đáp ứng với thay đổi áp suất và mối quan hệ tương ứng không còn áp dụng cho trang dữ liệu tham chiếu;
- Nếu bề mặt hỗ trợ và bề mặt áp dụng lực là cả hai bề mặt cứng và cứng, và bề mặt tiếp xúc lớn hơn khu vực nhạy cảm của cảm biến, do cấu trúc của cảm biến,Phản ứng áp suất có thể nhỏ và không ổn địnhMột miếng đệm cao su mềm tròn cần phải được gắn vào trung tâm của khu vực nhạy cảm, đường kính nhỏ hơn một chút so với khu vực nhạy cảm,và diện tích phải lớn hơn 60% diện tích của khu vực nhạy cảm;
- Bạn có thể sử dụng băng dán hai mặt để cố định cảm biến trên bề mặt hỗ trợ.Nó được khuyến cáo để sử dụng nhãn hiệu 3M băng hai mặt; cung cấp dịch vụ tùy chỉnh;
Thông báo
- Khi sử dụng cảm biến, cố gắng làm cho tải được nhận đều và tránh tiếp xúc trực tiếp với cảm biến bằng các vật sắc nhọn;
- Sử dụng quá xa sẽ làm giảm hiệu suất của cảm biến hoặc thậm chí phá hủy cảm biến;
- Các đầu cuối cảm biến được làm bằng đồng và vỏ bọc thép, và chì có thể được hàn theo nhu cầu.được khuyến cáo rằng nó không nên vượt quá 300 °C, và thời gian tiếp xúc không nên vượt quá 1 giây, để ngăn ngừa nhiệt độ cao tan chảy và biến dạng nền phim.
