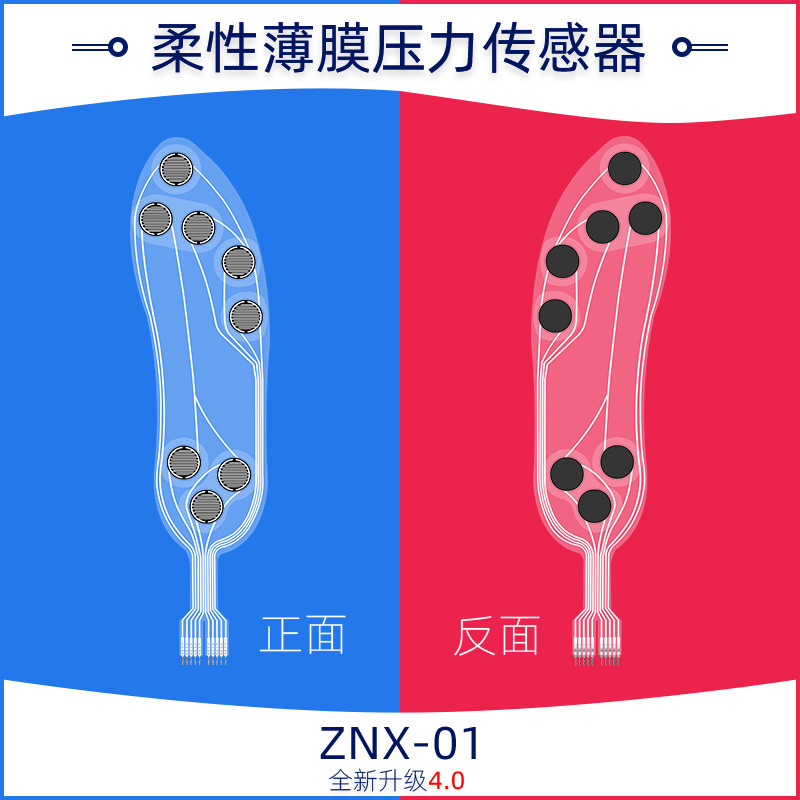

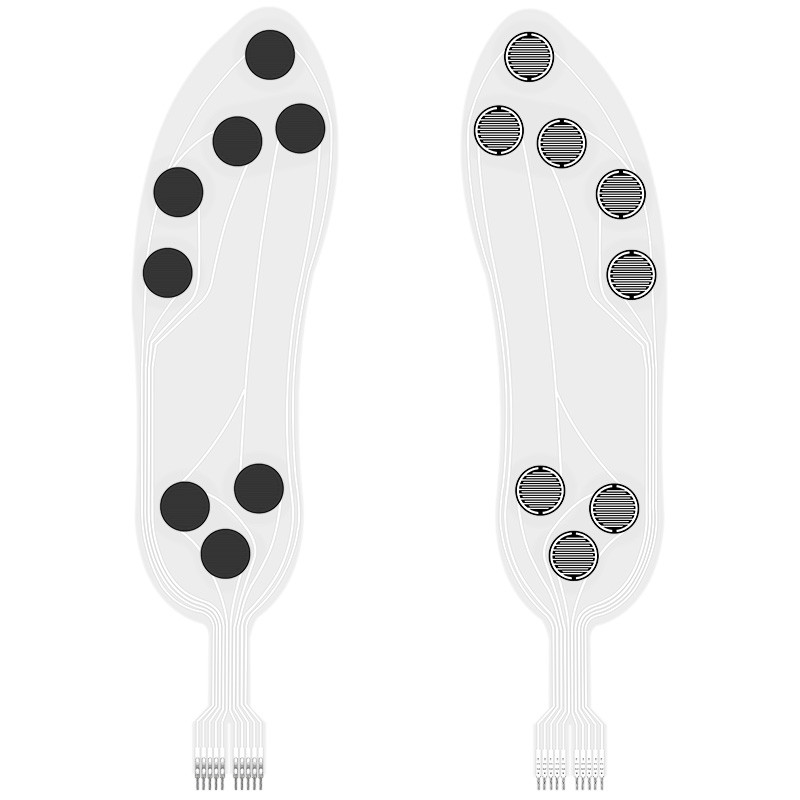

Cảm biến áp suất màng mỏng linh hoạt ZNX-01 Loại điện trở Varistor Cảm biến đa điểm cho đế lót thông minh
Mô tả
Cảm biến áp suất màng mỏng linh hoạt ZNX-01là một loại cảm biến mới sử dụng công nghệ cảm biến áp suất linh hoạt với quyền sở hữu trí tuệ độc lập. Nó in các vật liệu nano chức năng linh hoạt với độ bám dính mạnh, khả năng chống uốn và độ nhạy cao trên các vật liệu linh hoạt và nhẹ. Vì vậy, nó có thể đạt được khả năng phát hiện độ nhạy cao của sự phân bố áp suất lòng bàn chân.
Cảm biến áp suất màng mỏng linh hoạt ZNX-01 là một cảm biến điện trở. Điện trở đầu ra giảm khi áp suất tác dụng lên bề mặt cảm biến tăng lên. Thông qua một mối quan hệ áp suất-điện trở cụ thể, áp suất có thể được đo. Đặt cảm biến ZNX-01 cho đế giày, nó có thể phát hiện áp suất lòng bàn chân khi cơ thể con người đứng và đi bộ, và dữ liệu phát hiện có thể được sử dụng để phân tích áp suất lòng bàn chân.
Tính năng
Ø Siêu mềm, độ dày nhỏ hơn 0,3mm
Ø Dễ dàng tích hợp
Ø Tốc độ phản hồi nhanh và độ phân giải cao
Ø Tuổi thọ cao, đã vượt qua bài kiểm tra áp suất hơn 1 triệu lần
Ø Tín hiệu đầu ra dễ phát hiện
Ø Chống thấm nước, chống ẩm, thoáng khí
Chỉ số hiệu suất
| Mô hình | ZNX-01 |
| Phạm vi | 0~10kg |
| Độ dày | ≤0.45mm |
| Kích thước | Xem mô tả thông số kỹ thuật kích thước (tùy chỉnh) |
| Điểm phản hồilưu ý1 | ≤400g |
| Độ bền | ＞Một triệu lần |
| Điện trở ban đầu | ＞10MΩ(Không tải) |
| Thời gian phản hồi | ＜1ms |
| Thời gian tiếp tục | ＜15ms |
| Điện áp kiểm tra | Giá trị điển hình DC 3.3V |
| Nhiệt độ hoạt động | -20℃ ～ 60℃ |
| EMI | Không sản xuất |
| ESD | Không nhạy cảm |
| Logo | chiều dài | chiều rộng | Vùng nhạy cảm | Khoảng cách chân | Dung sai |
| Kích thước (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. Cảm biến áp suất màng mỏng linh hoạt ZNX-01 là một thành phần không phân cực, không có tính định hướng trong mạch；Khi sử dụng, vui lòng đặt vùng nhạy áp suất của cảm biến trên một bề mặt chắc chắn, phẳng. Việc sử dụng cảm biến trên bề mặt cong hoặc không đều sẽ làm cho cảm biến ban đầu dẫn điện, tức là ở trạng thái "phản hồi" khi không có áp suất；trong trạng thái này, điện trở đầu ra của cảm biến vẫn có thể phản hồi với sự thay đổi áp suất và mối quan hệ tương ứng không còn áp dụng cho bảng dữ liệu tham chiếu nữa;
2. Nếu bề mặt hỗ trợ và bề mặt tác dụng lực đều là bề mặt cứng và cứng, và bề mặt tiếp xúc lớn hơn vùng nhạy cảm của cảm biến, do cấu trúc riêng của cảm biến, phản hồi áp suất có thể nhỏ và không ổn định. Cần dán một miếng đệm cao su mềm tròn vào giữa vùng nhạy cảm, đường kính nhỏ hơn một chút so với vùng nhạy cảm và diện tích phải lớn hơn 60% diện tích của vùng nhạy cảm;
3. Bạn có thể sử dụng băng dính hai mặt để cố định cảm biến trên bề mặt hỗ trợ. Chú ý rằng bề mặt hỗ trợ phải gọn gàng và sạch sẽ trước khi dán. Nên sử dụng băng dính hai mặt nhãn hiệu 3M; cung cấp các dịch vụ tùy chỉnh;
4. Sau khi cảm biến chịu áp lực và duy trì áp suất, giá trị điện trở đầu ra sẽ trôi nhẹ theo thời gian, thường trong vòng 5%. Lỗi này có thể được giảm bằng phương pháp hiệu chuẩn thời gian. Trong thao tác hiệu chuẩn, thời gian chờ sau khi tác dụng áp suất phải phù hợp với thời gian chờ trong các ứng dụng thực tế. Vì trạng thái lực của cảm biến khác nhau trong các tình huống ứng dụng khác nhau, nên người dùng nên sắp xếp cảm biến theo tình huống ứng dụng thực tế và tự kiểm tra các thông số trôi.
